恒温恒湿试验箱制冷系统维修工具及检修方法,第一部分

时间:2013-03-27 09:28来源:正航仪器 作者:正航网络点击:

恒温恒湿试验箱制冷系统维修工具及检修方法,部分

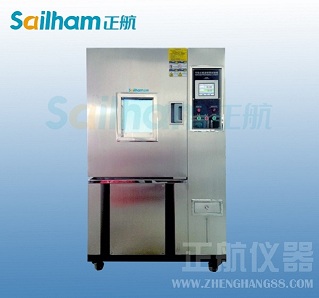

 恒温恒湿试验箱

一、恒温恒湿试验箱制冷系统维修工具:

1、日常工具:a活动扳手、b钢丝钳、c尖嘴钳、d平头及十字螺丝刀、e测电笔、f电烙铁、g焊锡丝、h焊锡膏、n卷尺、y小毛刷、p电吹风等。

2、仪表类:a压力表、b万用表、c钳形电流表、d兆欧表、e电容表、f电子秤、g数字测温仪等。

3、制冷系统维修类:a真空泵、b制冷剂钢瓶、c氮气钢瓶、d减压阀、e加液管、f定量加液器、g乙炔钢瓶、h氧气钢瓶、y焊枪、p弯管器、u胀管器、q割管刀、w三通阀、v封口钳等。



二、恒温恒湿试验箱制冷系统维修原则

A 先外后内:先排除外界因素的影响,再检查恒温恒湿试验箱内部实质性故障。

B 先电后冷:先把电气故障排除,使压缩机正常运转,再考虑制冷故障。

C 先条件后器件:如压缩机不运转,应先查看运转需要的工作电压是否具备,启动器、温控器有无问题,最后才考虑压缩机本身。

D 先易后难:先检查易发生、常见的、单一的故障,和先查易损、易拆卸的部位,后考虑复合、故障率低、难拆卸的器件。



三、恒温恒湿试验箱制冷系统维修程序及主要零部件的检查方法

  A 制冷系统检修程序:观察内外制冷管路→放气→打压查漏→更换器件或补漏→吹通→更换干燥过滤器→抽真空→加注制冷剂→试机→封口。

  B 电气系统检修程序:电气件是否完整→连接方法是否与电路图相符→是否有短路或断路现象→绝缘

  C 状况→检查压缩机、启动器、过载保护器、温控器是否完好→启动性能检查。



四、恒温恒湿试验箱制冷系统化霜回路维修程序:

  A 旋转化霜定时器钮→化霜温控器→化霜加热丝→化霜超热保险→化霜定时器。

  B 压缩机检测压缩机每一组绕组的电阻:拔下电源线→从压缩机上拆除继电器→测量每一绕组的电阻(运行端到公共端的电阻值+启动端到公共端的电阻值=运行端到启动端的电阻值)。用欧姆表调到档位,测量端子的对地电阻,如发现有一组绕组对地短路或阻值较小,那么压缩机有故障。

C 温度控制器:使用欧姆表进行检测。把欧姆表的探针接到温控器的接线柱上,并转动旋钮至“开”和“关”的位置,检查触点的接通和断开。注:由于设计原因,BCD-187、197、196H、206H 电冰箱,当温控器旋钮调至“0”档时,冰箱并未处于关闭状态,只是控制启动的温度变高了,如想彻底关机,必须拔掉电源插头或切断电源。

D 电磁阀:对电磁阀进行通电测试时,应能听到阀芯吸合与释放发出的清脆撞击声,同时电磁阀的进气管与两个出气管有通、断转换。常见故障形式是线圈开路、短路、不能切换,阀芯内部损坏。对于不能切换的电磁阀,先用改锥敲击,如无反应,只能更换。

E 磁性门灯开关:磁性门灯开关安装于中梁上,打开冷藏门即可看见开关盖,用一字螺丝刀稍加用力就可撬起,可见园柱型磁性开关。更换磁性开关时务必注意接线处连接的可靠性和绝缘性能。若照明灯的控制回路出现异常,应首先检查灯泡是否完好,然后再用磁铁检查开关的性能。磁性开关的控制是依靠冷藏门下端盖上的一块磁铁实现的,磁铁若有破损即可能导致控制失灵;磁铁的安装方向有严格的要求,应注意始终将涂白色的一端朝向开门侧,也可通过实际试验予以确定。

F 环境补偿加热开关的更换:若遇到冬季(环温低于 10℃)冰箱不启动、或压缩机运行率过低、或冷冻室冻结能力过低的情况,应首先检查补偿加热器系统的状况。检查方法:拔掉电源插头,用十字螺丝刀卸下恒温恒湿试验箱后的压缩机后盖板,然后卸下压缩机接线盒后的电器接线盒,拉出所有接线,断开自动温度补偿开关的黄色接头,先用万用表测量补偿加热器的两段(发泡层内伸出的黄线和蓝线),在确认补偿加热器完好的情况下(标准阻值为 9680Ω),测量自动温度补偿开关的两端,在开关表面温度低于 10℃时,开关应接通;否则,则应予以更换。

G 低温补偿开关

  若遇到冷补偿加热器不能断开的问题,应首先检查冷冻室温度是否足够的低(低于-14),若冷冻温度很低而接水口处仍然发热,则可能是低温补偿开关的故障,应预更换维修。

T 若遇到冷冻室制冷能力弱(冷冻温度高于-8 度,压缩机仍不能正常运行),手摸冷藏室接水口处无热度;则可将温控器拨到”0”位,拔掉电源插头,打开压缩机箱内的接线盒,用万用表侧量黄线和蓝线间的阻值,若黄线和蓝线间呈开路,则是加热器损坏;若阻值在 6000~7000 欧姆间,则是低温补偿开关的故障,应预更换。由于低温补偿开关是埋藏在发泡层内的元件,一般是很不易损坏的,一旦损坏只能采用环境温度补偿开关进行取代,确保恒温恒湿试验箱制冷系统的正常工作。

M 传感器:感温头出现故障,首先检查感温头线束与主控板的连接是否可靠,再用万用表从接插件端测感温头电阻值,是否短路或断路。确定冷冻室感温头短路、断路后用手扣开感温盒盖板,拉出并剪断感温头,替接上相同规格的感温头。当用万用表测感温头电阻值,有确定读数,不能明确判定短、断路时,可参照“感温头电阻——温度特性表”(见下表),如偏差超过 10%,也应更换感温头。
