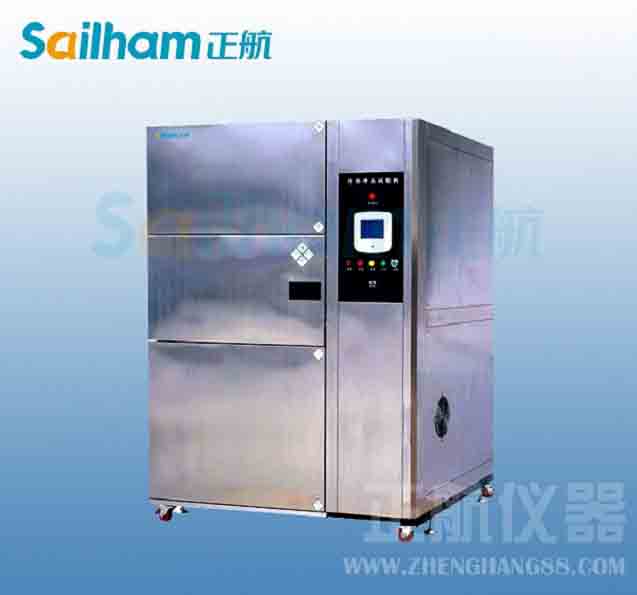

正航仪器等均温冲击试验箱简单故障检修流程
▲、注意维修时,温度熔断器不能采用导线短接的维修方法,以免失去对蒸发器的过热保护.
正航仪器等均温冲击试验箱化霜不良
▲、通过故障现象分析,故障主要是由于化霜加热电路、排水管道、门封条、化霜温度检测 电路异常所致该故障检修流程。
正航仪器等均温冲击试验箱的温度偏高
▲、通过故障现象分析.故障主要是由于温度设置电路、温度检测电路、化霜电路、风扇系 统异常所致。。
正航仪器等均温冲击试验箱
▲、型双门间冷式正航仪器等均温冲击试验箱的冷藏室温度由温度传感器检测后送给微处理器,由 微处理器识别后.控制伍缩机和风扇是否运转,并且还对自动化霜电路进行控制。
正航仪器等均温冲击试验箱电路分析
▲、电脑板由低压电源电路和系统控制电路两部分构成,。
正航仪器等均温冲击试验箱低压电源电路
▲、该电源电路采用变压器降压式直流稳压电源电路,主要以变压器、稳压器为核心构成。
▲、插好正航仪器等均温冲击试验箱的电源线后,220V市电电压通过超温熔断器和保险管FUSE加到变压器的初 级绕组,通过它降压,从它的次级绕组输出12V左右(与市电电压髙低成正比)的交流电压。 该电压通过D2〜D5组成的桥式整流电路进行整流.利用滤波电容CI、C4滤波产生12V左 右的直流电压*该电压不仅为继电器XI、X2供电,而且通过TR1、ZDK R1组成的稳压器 输出5V电压,经C2、C5滤波后为CPU和相关电路供电。市电输入回路并联的MOV1是压 敏电阻,当市电电压过高时MOV1击穿,导致输入回路的保险管FUSE过流馆断,避免了低 压电源的元器件过压损坏。
