                恒温恒湿机/恒温恒湿试验箱系统原理

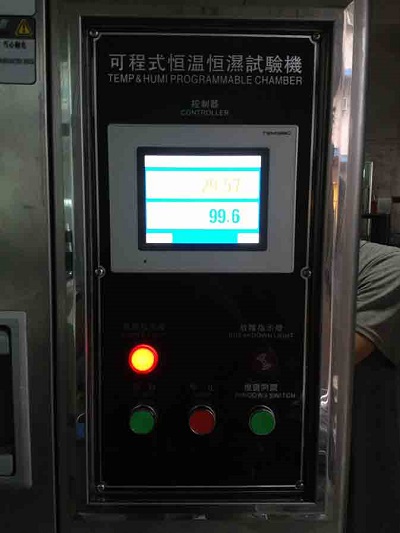

恒温恒湿机/恒温恒湿试验箱

由于恒温恒湿机/恒温恒湿试验箱测试台要求的温度和湿度变化范围较大而且相对湿度较低,采用单一的冷冻系统不能满足要求宜采用冷冻除湿系统和转轮除湿系统相结合的模式, 恒温恒湿空调系统原理简图所示恒温恒湿空调系统总体结构由空新风初效过滤段前级蒸发冷却段处理风机段转轮除湿机段旁通新风初效段后级蒸发。



冷却段电加热段电极式加湿器段送风机段等组成转轮除湿机的转轮材料采用进口硅胶转轮文献中对转轮除湿机的特性及应用有比较多的研究前级和后级制冷系统则根据恒温恒湿空调系统冷负荷变化较大的特点以及保证比较高的控制精度和避免压缩机过于频繁启停采用数码压缩机制冷系统该系统的工作原理如下被处理的新风1在风机的引导下通过板式初效过滤器。



恒温恒湿机/恒温恒湿试验箱过滤掉空气中粒径大的颗粒后在数码机组前级蒸发器4进行预冷却然后进入转轮除湿区,进行除湿使得新风的含湿量满足使用要求由于实际需要的热湿负荷是随时间变化而变化的因此设置一个旁通新风入口,8引进部分新风通过改变两者的混合比例从而满足使用要求旁通新风量通过电动风阀的开启度来改变 新风混合后经过数码机组后级蒸发器。进行冷却减湿处理到达机器露点再通过可控硅电加热器12进行等湿加热到达送风状态点最后在送风机15的作用下 经过袋式中效过滤器16过滤满足洁净要求进入到空调房间内。
