氙灯试验箱制冷系统压缩机曲轴/连杆一般都有哪些问题呢?
怎样检修氙灯试验箱压缩机的曲袖?
1,轴颈擦伤。轻度的擦伤是由于压缩机抱轴或杂质进入轴瓦造成的,可采取研磨的方法修复。研磨后应抛光。

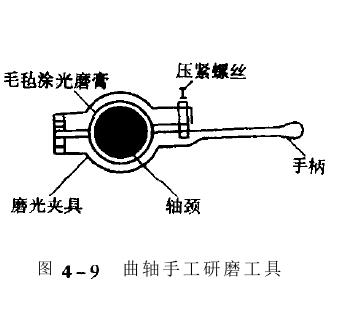

2,轴颈椭圆度和椎度。不合格的椭圆度和锥度大于0.1咖,应进行研磨。手工研磨的用细挫去除不合格的椭圆度和锥度,然后用磨光夹具,手工研磨。曲轴手工研磨工具见图4—9所示。
3,曲轴弯曲。压缩机“卡缸V液击77连杆螺栓拉断等均可伎曲轴弯曲。修复时,在车床上顶住曲轴上原有的顶针孔,用干分表放在车刀架上进行检查。根据弯曲的方向和尺寸,用手动压力机进行矫正即可。
怎样检修氙灯试验箱压缩机的连杆?

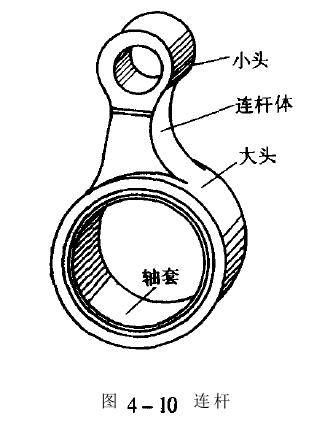

1,连杆大头是连杆与曲轴连接的一端。中型压缩机多采用剖分式。连杆小头是连杆与活塞连接的一端,一般都是不剖分的整体式,如图4—10所示。连杆小头与活塞销相配合的磨擦内圆面,通常都用青铜合金、锡磷青铜、铁基粉末合金等。
2,在与曲轴相配合的连杆大头内孔里装有轴瓦,常用的有锡基白合金、高锡铝合金等。连杆本体一般为工字形截面,在拆装过程中不能重击和受压,否则变形。连杆大小头轴瓦在有磨损而进行修理时,主要是刮研,g三角刮刀,刀口与刮面呈30角,从轴瓦对剖分面边缘向中心刮削。刮研中要求吃刀不可太深,刮研均匀(25nW×25咖的面积上有20个点)。刮研后,调整垫片厚度(小于0.3I咖),装于曲轴销上,旋紧螺母。当从上面轻轻放下,连杆能缓缓向下转动,到位置无太大摆动即为良好。
3,为使刮研合格,采用着色法,即在摩擦面上涂以显示剂(氧化铁粉),装在曲轴上研磨,局部接触点即可暴露,可用刮刀刮低。http://www.zhpct.com
