在电磁振动给料机的设计中,橡胶或橡胶金属零件可用作减振器或激振器的主弹簧。它与金届弹簧相比,有以下的特点:可以模塑成所需的形状和尺寸;可随意选择三个方向的弹簧刚度;改变橡胶弹簧的内部构造,可以大幅度地改变弹簧刚度。
此外,由于橡胶具有较大的内摩擦,在共振或近共振工作时,其振幅不易出现浪涌现象。本节主要介绍橡胶减振器的经验计算方法。形状简单的橡胶减振器可用计算方法求得其弹簧刚度。电磁振动给料机的橡胶弹簧按其受力情况,一般分为受压和受剪两种。
G——橡胶的静态剪切弹性模数(公斤/厘米)
h——橡胶弹簧的高度(厘米)。

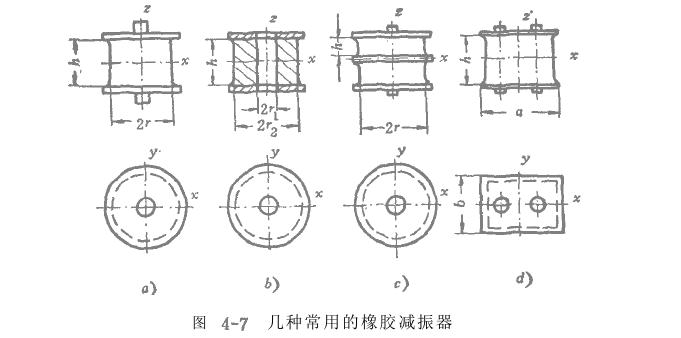

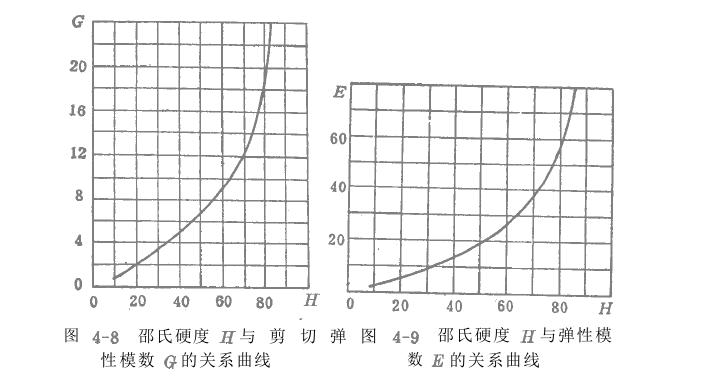

在橡胶的技术条件中,常给出硬度。所以,硬度与弹性模数及剪切弹性模数的关系就很重要。根据试验,弹性模数及剪切弹性模数与橡胶的硬度有一定的关系。对于每种组成不同而硬度相同的橡胶,其中E和G的数值相差不会超过10%。图4—8是橡胶的邵氏硬度H和剪切弹性模数G的关系曲线。
图4—9是橡胶的邵氏硬度H和弹性模数E的关系曲线。

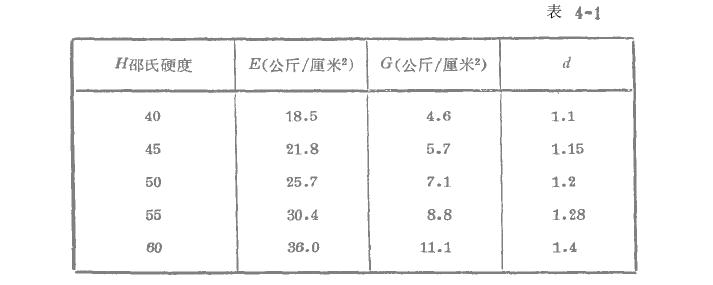

由于橡胶的变形对于力有个滞后过程,因而,橡胶的动力弹性模数要比静的弹性模数大。动力弹性模数与静的弹性模数之比称为动载系数d。这个系数受振动频率、振幅以及橡胶硬度等因素的影响,需要通过试验取得。表4—1所列是天然橡胶在各种硬度时,它的E、G及d的数值。
从制造角度看,橡胶的厚度一般不超过8厘米。有时,为了使减振系统有较小的固有频率,要求橡胶减振器在载荷作用下有较大的静力变形量。因此,常用相同的多段橡胶弹簧叠合组成减振器。http://www.zhpct.com
