冲击法测量硬磁材料磁性相关内容
因软磁材料的饱和磁场较低，一般都做成环形试样，直接绕以线圈使其磁化．但对于R6较高的硬磁材料，如铁氧体、铝镍钻磁钢、稀土永磁等材料就必须采用能产生强磁场的磁导计、电磁铁等磁化装置，而将样品做成条状或圆柱状，位试样和磁化装置构成闭合磁路，用冲击法测量。
目前，世界各国仍将硬磁材料的标准测量方法定为冲击法，我国1982年发布的国家标胖永碗硬磁财料磁性试验方法”(GB3217—82)也规定使用冲击法，磁化装置报荐使用磁导仪，如可采用国产CD，型强场磁导仅．磁导仅的结构如图7—25所示，两个磁扼是由高磁导率的金属软磁材料(如硅钢片)制成的框形磁体，两磁扼间有两个极头，利用螺杆可使其移动，极头由纯铁制成，并装有两组磁化绕组．当磁化绕组通电时，在两极头间产生强的磁场，测量时，条状样品夹在两极头之间，与磁导仅的磁颐和极头构成闭合磁路．试样一般为矩形(或圆形减面的柱体，长度为20—50mm，边长或直径为l 0mm左右，试样太短会降低轴向的均匀性，因此不宜采用。
1．关于试样内磁场的测量
硬磁测量采用条状试样时，材料内部磁场不能由公式直接计算，必须在测量磁感应强度s的同时，测出试样的磁场强度，由电磁学可知，磁场由一种介质过渡到另一种介质时，它的切线分量连续，即试样表面处的外场和试样的内场相等．当均匀磁化时，试样沿径向磁场是均匀的．因此若测出试样表面磁场就可知材料内部的磁场强度。
材料表面磁场测量一般采用两种方法：一是采用扁平员线圈．H线圈是绕在扁平空心或非磁性骨架上的簿线圈，可用于方形截面的条状试样，对圆柱形试样，底面也有做成圆弧形的．并规定H线圈的长度不超过试样长度的50％，而宽度不超过试样宽度的70形．绕制时，线圈的绕组紧密均匀地排列，并垂直于骨架轴线方向，层数为偶数，引线绞合在一起．线圈中心到试样表面的距离不超过1．5mm．测量时，H线圈放在试样中部，并紧贴试样表面，其轴线与磁场方向一致。
另一种测量试样表面磁场的方法是直接利用特斯拉计．只要将它的霍耳探头垂直于磁场方向，置于试样表面中部，并与试样保持最小距离．这样当我们测量硬磁材料时，可以在特斯拉计上直接读出试样内的磁场值。
2、硬磁材料退磁曲线的测量

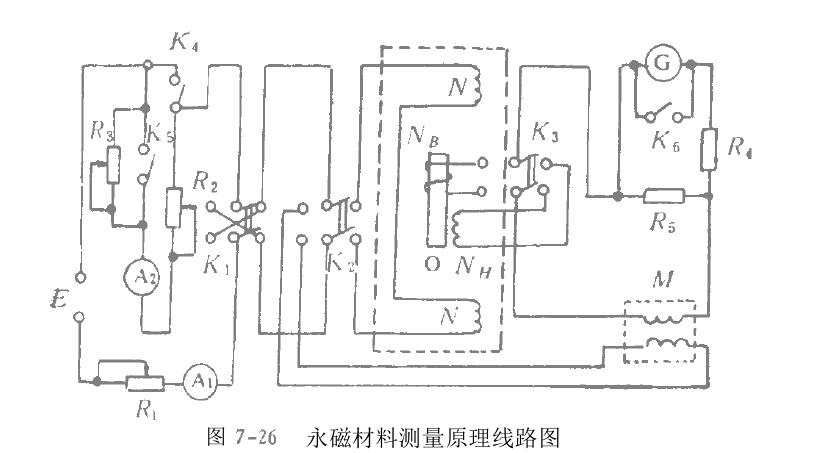

冲击法测量硬磁材料磁性的原理如图7—26所示．该线路为机械工业部部标准铸造永磁材料磁性试验方法、铸造铝镍钻系永磁合金技术条件”中使用的．磁化装置推荐使用磁导仪，也可用电磁铁。
由上页图，试样夹在磁导仪中，5线圈紧密地绕在试样中部，且为均匀的单层，引出绕绞合在一起．H线圈紧靠5线圈，彼此互相绝缘。http://www.zhpct.com
