凹版印刷机干燥箱设计与分析支招（四）
一、设计思想

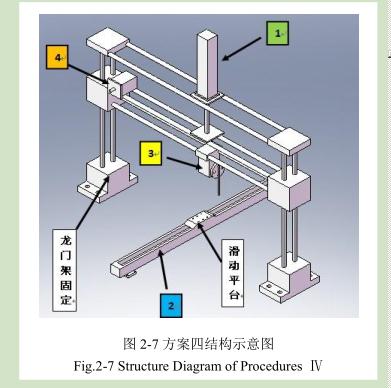

龙门架底座固定不动，依靠电动缸（图2-7中1所示）实现Z竖直方向定位；把干燥箱固定在滑动电动缸（图2-7中2）上，通过滑动电动缸上面滑块的运动实现干燥箱X向的移动定位。图中2-7中标号4的步进电机通过链条配合传动控制角度调整电机（图2-7中3）沿条状喷嘴移动，实现传感器在Y方向的定位控制；步进电机控制传感器度调整。考虑到干燥箱重量比较大放在滑动电动滑台上面可能会出现滑台滑块受力不平衡，可以在电动滑台两侧平行安放两个平行导轨来提供平衡支撑力，同时还可以分担滑台滑块的承受重量。
二、方案可行性分析
此方案在以前设计方案的基础上不断的完善设计思路，方案整体可行性比前几个方案有所提高。但是干燥箱在滑动电动缸上面的滑动距离为1200mm左右，滑动距离较长。由于从空气加热器到干燥箱进风口间的管道是具有隔热性能的软质管，管道支撑筋在受力情况下容易变形，同时在通风管道过长的情况下会对进风口的风场分布有很大的影响，通风管道的性质限制了干燥箱的移动距离；而且加热模块体积比较大而且比较重，这些特点很难实现它和干燥箱的同步移动。http://www.zhpct.com
