环境试验用温湿热设备等校准测试方法
一、所需条件
1、外界环境条件
环境温度:15℃}35℃,环境湿度(30^'85)%RH,气压(86^-106)kPa,供电条件为电压:(220122)V和(380士38)V,频率:(5010.5)Hz。设备周围应无强烈振动及腐蚀性气体存在,应避免其它冷、热源影响。
2、内部负载条件:
A.试验负载可选用电工、电子及其它产品、零部件及绝缘材料等;
B.负载总体积不大于工作室容积的1/5;
C.在垂直于主导风向的截面上,负载截面积之和应不大于工作室面积的1/3。
二、校准用标准设备
1、温度测量系统
温度测量系统可采用温度巡检仪或温度传感器(时间常数应小于15s)、转换开关和数字温度表组成的测量系统。整套测量系统应具有温度修正值,且系统不确定度不大于被检设备允许误差的1/3 0
2、湿度测量系统
湿度测量系统可由多点数字湿度计或数字通风干湿表、气压表或同等精度的湿度计组成。湿度的均匀度也可由铂电阻组成的干、湿球温度计及配套电测设备测量。干、湿球温度计由两支特性基本一致的铂电阻温度计组成,且具有温度修正值。其测量系统的不确定度应不大于被检设备允许误差的1/2^'1/3 0标准设备需经有关计量技术机构检定合格,并在检定周期内。
三、校准项目和校准方法
1、校准项目
A.温度的校准项目有:温度偏差;
温度变化速率要求的试验设备)。
B.湿度的校准项目有:湿度偏差;湿度变化速率要求的试验设备)。
C.交变的校准项目主要是交变能力
2、校准方法
A.校准应在负载条件下进行。若在空载条件下,应在校准证书中注明。
B.校准标称点一般应选择设备使用范围的下限、上限及中间点,也可根据用户需要选择实际常用的温、湿度点。
C.校准点的位置分布在设备工作室内的三个校准面上,简称上、中、下三层,中层为通过工作室几何中心的、平行于底面的校准工作面,校准点与工作室内壁的距离为各边长的1/10,遇风道时,此距离可加大,但不能大于S00mm。如果设备带有样品架或样品车时,下层校准点可布放在样品架或样品车上方10mm处。
D.校准点的数量与分布:
a.温度校准点用A,B.C等字母表示,湿度校准点用甲、乙、丙等文字表示。

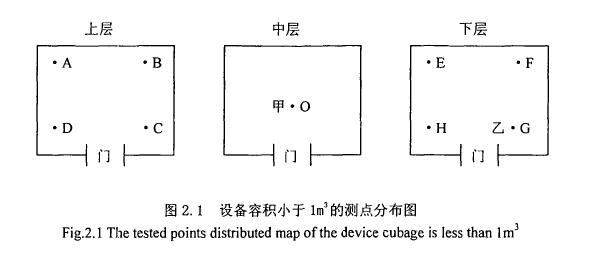

b.当设备容积小于1m时,温度校准点为9个,湿度校准点为2个,0点位于中层几何中心,如图2.1所示。

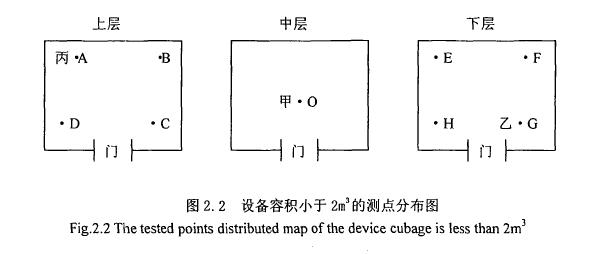

c.当设备容积小于2m}时,温度校准点为9个,湿度校准点为3个,0点位于中层儿何中心,如图2.2所示。

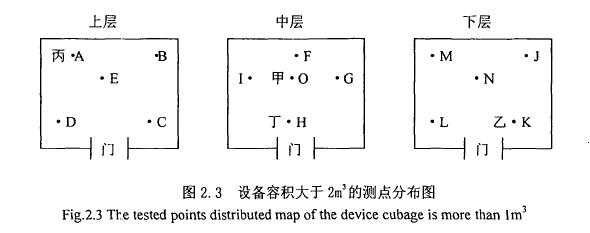

d.当容积大于2m时,温度校准点为15个,湿度校准点为4个,E,0,N分别位于上、中、下层的几何中心,如图2.3所示。
e.当工作容积大于50m'时,校准点可适当增加。
E.温度试验设备的校准
按规定布放温度传感器,并将负载装入工作空间,将试验设备的温度控制器设定到所要求的标称温度,使设备从室温上升(或下降),在升(降)温过程中,每5min测试中心点一次,直至达到设定标称温度。稳定后开始读数,每2min测试所有校准点的温度一次,在30min内共测试15次。
F.湿热设备的校准
按规定布放温、湿度传感器,并将负载装入工作空间,将试验设备的温、湿度控制器设定到所要求的标称温、湿度。在温、湿度上升期间,每5min测试中心点的温度、湿度一次,升温速率不应超过1℃/min,直至达到设定标称值。稳定后开始读数,每2min测试所有校准点的温、湿度一次,在30min内共测试15次。湿度在2h内应达到95%RH。
G.交变湿热试验设备
按规定布放温、湿度传感器,并将负载装入工作空间。启动设备使工作空间温度达到25℃士3℃,湿度保持在(45^-75)%RH,然后在1h内使湿度达到95%RH。从此刻开始,使工作空间的温、湿度按升温一高温高湿一降温一低温高湿连续变化,在变化过程中湿度设定保持不变。在温度上升期间,每5min测试中心点的温、湿度一次;进入高温高湿阶段后,每2min测试所有校准点的温、30min内湿度一次,,每2min在30min内共测试15次;在高温高湿阶段结束,降温阶段开始前的自降温阶段开始,测试所有校准点的温、湿度一次,共测试巧次;每5min测试中心点的温、湿度一次,直到温度达到25℃士3℃,湿度不低于95%RH;在低高湿阶段,每2min测试所有校准点的温、湿度一次,在30min内共测试5次。http://www.zhpct.com
