低功耗温湿度测量仪系统设计流程

文章出处: 责任编辑:正航仪器 发表时间:2014-11-03





一、系统软件流程图

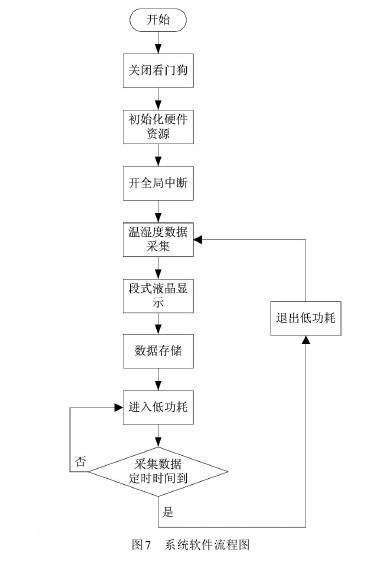

当温室度测量仪首次上电时,需要延时几秒钟,等待传感器越过不稳定状态后,对温湿度值进行采样,将得到的数据在段式液晶屏显示,同时对数据进行存储;之后,MSP430F427对传感器断电,进入低功耗模式。由于农业大棚内的温室度值不会在短时间内发生剧烈变化,所以确定每10min对温湿度值进行采样测量,其它时间CPU均处于低功耗的睡眠状态;定时器定时时间到时,对CPU进行中断唤醒,对温湿度进行采样显示,存储数据,如此循环。系统软件流程图如图7所示。



低功耗温湿度测量仪系统设计



二、系统设计效果和突破

传统的温湿度测量设备体积较大,接线较复杂,通常都需要使用体积较大的电源供电,测量的数据不能实时显示,需要接上位机才能对数据进行解读。最近几年研制的温湿度测量设备,使用MSP430的1系列单片机的较多,并且传感器大本分都是使用传统的DS18B20或PT100铂电阻测量温度、湿敏电容测量湿度,LCD显示都是用的普通的LCD,没有利用MSP430的4系列自带的段式液晶驱动能力,没有有效地降低功耗。本设计正是在这样的前提下应运而生的,克服了传统测量温湿度设备所存在的种种缺点,设计出的温湿度测量仪便于携带及安装。功耗测试表明,在测量间隔大于10min时,测量仪能连续工作6个月。同时,测量仪可以扩展测量其他农业大棚环境要素小型传感器,并且可扩展铿电池充电功能,扩展性能优越。

三、总结

农业大棚温湿度测量仪以MSP439 F427为核心控制器件,SHT10为温湿度传感器,能够准确地对农业大棚内的温湿度采样测量,大大地提高了温湿度测量精度,硬件结构简单,电路工作稳定,系统整体功耗较低,在农业领域具有广阔的市场前景和应用价值。http://www.zhpct.com
