一、产品简介
微光像增强器是直视型微光夜视系统的核心,其作用是把微弱光图像增强到足够的亮度,以便人们用肉眼进行观察。
该器件是一种真空成像器件,主要由光阴极、电子光学系统和荧光屏组成。其图像增强作用主要由三个环节完成。即外光电效应的光阴极把输入到它上面的低能辐射图像转变为电子图像;电子图像通过特定的静电场或电磁复合场而获得能量并被加速聚焦到该电子光学系统的像面上,位于电子光学系统像面的荧光屏被高速电子轰击而发出和入射图像强弱相应的被增强了的目标可见图像。

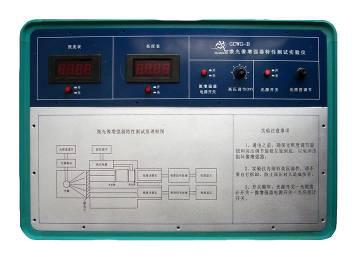

亮度增益和等效背景照度是衡量像增强器性能的两个重要参数,它们直接影响了微光夜视系统整机的性能。因此,对像增强器的亮度增益和等效背景照度测试技术的研究具有重要意义。GCWG-B型微光像增强器特性测试实验仪通过对像增强器的亮度增益和等效背景照度进行测试,研究像增强器实验仪工作原理及相关特性,进而掌握微光像增强器的使用方法。
二、教学目的
1、了解像增强器工作原理及特性
2、测量像增强器的亮度增益
3、测量像增强器的等效背景照度
三、仪器功能
1、测量像增强器的亮度增益
2、测量像增强器的等效背景照度
四、实验配置
微光像增强器特性测试实验仪、实验讲义、测试报告等
