一、产品简介

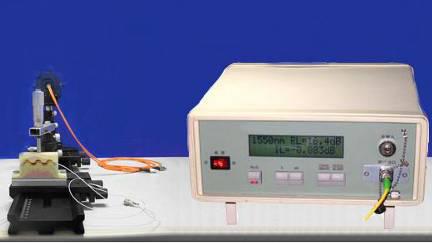

当光纤状态发生变化时,会引起光纤中的模式耦合,其中有些导波模变成了辐射模,从而引起损耗,这就是微弯损耗。光纤的微弯损耗远大于光纤的宏弯损耗,光纤既传光又传感,可称之为传感型光纤传感器。GCGXWW-B型光纤微弯传感实验仪重点研究光纤的结构特点、光纤微弯传感器的测量原理、光路调整方法、光纤传感器的制作以及电路设计。
二、教学目的
1、了解光纤微弯传感器工作原理及其特性
2、了解并掌握光纤微弯传感器测量位移、压力的方法
3、光纤微弯传感器实现报警用法
三、仪器功能
1、光纤微弯光学系统组装调试实验
2、发光二极管驱动及探测器接收实验
3、光纤微弯传感器输出信号处理实验
4、光纤微弯传感器输出信号误差补偿实验
5、光纤微弯传感器测距原理实验
6、光纤微弯传感器测压力原理实验
7、微弯报警实验
四、实验配置
光纤微弯传感实验仪、光纤位移装置、实验讲义、测试报告等
