光敏电阻光控灯设计实验
一、实验目的
加深了解光敏电阻的工作原理及应用性
二、实验内容
光敏电阻光控灯设计实验
三、实验仪器
光电技术创新综合实验仪 一台
光敏电阻实验模块 一块
光源输出及测量实验模块 一块
连接导线 若干
四、实验原理
1、实验参考原理
实验参考原理图如3-1：

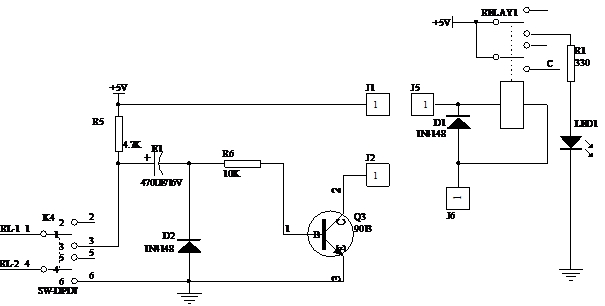

图3-1光敏电阻光控灯设计实验电路
当外界光线突然变暗时，光敏电阻阻值增大，电容E1正极电位升高，电源经R5、E1、R6和Q3的发射结对E1进行充电。此充电电流使得Q3导通，使得继电器线圈通电工作，常闭触点断开，常开触点闭合，实现对外电路的控制，此时LED1发光二极管点亮发光。当E1充电稳定后，Q3失去基极电流而截至，继电器常开触点断开，发光二极管熄灭。调整E1的容值可改变LED点亮时间，E1容值越大，延迟时间愈长。
五、实验注意事项
1、打开电源之前，将“电源调节”旋钮逆时针调至底端；
2、实验操作中不要带电插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，方可打开电源进行实验；
3、若照度计、电流表或电压表显示为“1＿”时说明超出量程，选择合适的量程再测量；
4、严禁将任何电源对地短路。
六、实验步骤
光敏电阻光控灯设计实验
1、打开实验箱电源，调节照度计“调零”旋钮，至照度计显示为“000.0”为止，关闭实验箱电源；
2、J7、J8分别连接实验箱上的光敏电阻结构件黄、蓝插孔，同时将套筒红、黑插孔与照度计红、黑插孔相连；
3、连接模块上的J1插孔至J5插孔，J2插孔至J6插孔，打开实验箱电源，按下开关K1和K4，同时保证其余开关都弹起；
4、调节光源照度观察模块上LED1灯亮灭延时情况；（照度从值调到照度最小值）
5、将“电源调节”旋钮逆时针旋至不可调位置，关闭实验箱电源。
二次开发实验

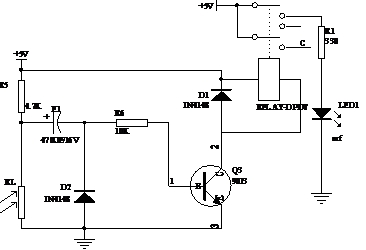

（1）利用二次开发实验模块自行搭建电路，电路如图3-2所示；
（2）参考电路原理图自行进行调试；
图3-2
（3）参考光敏电阻光控灯设计实验的实验步骤进行二次开发实验，观察实验现象是否和模块实验现象一致。
