光敏电阻光控开关实验

时间:2015-04-21 15:09来源:正航仪器 作者:正航网络点击:

光敏电阻光控开关实验

一、实验目的

加深了解光敏电阻的工作原理及应用性

二、实验内容

光敏电阻光控开关设计实验

三、实验仪器

光电技术创新综合实验仪                                    一台

二次开发模块                                              一块

光源输出及测量实验模块                                    一块

连接导线                                                  若干

四、实验原理

1、实验参考原理

实验参考原理图如6-1:

实验参考原理

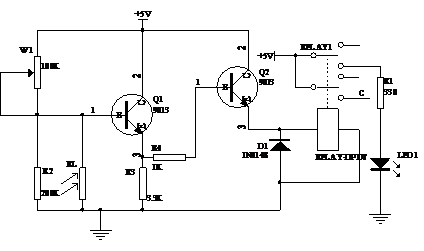

图6-1 光敏电阻光控开关电路

其工作原理是:电路接通后,改变照射到光敏电阻上的光强,当光强发生变化时,光敏电阻的阻值跟着发生变化,导致Q1三极管的基极电压也随光强发生变化,致使后极的Q2三极管的基极电流发生变化,从而使继电器的工作状态发生变化,起到开关控制的作用。

五、实验注意事项

1、打开电源之前,将“电源调节”旋钮逆时针调至底端;

2、实验操作中不要带电插拔导线,应该在熟悉原理后,按照电路图连接,检查无误后,方可打开电源进行实验;

3、若照度计、电流表或电压表显示为“1_”时说明超出量程,选择合适的量程再测量;

4、严禁将任何电源对地短路。

六、实验步骤

二次开发实验

(1)利用二次开发实验模块自行搭建电路,电路如图6-1所示;

(2)参考电路原理图自行进行调试;

(3)观察实验现象是否和实验原理所描述的结果相一致。

在了解光敏电阻光控开关原理后,思考如何利用现有的其他模块,来完成此实验

七、实验思考

1、光电密码锁实验电路存在哪些不足,可进行怎样的改进?

2、试分析日常生活中,光敏电阻可用于什么领域?
