冷热冲击试验箱制冷系统热力膨胀阀

时间:2015-04-28 14:29来源:正航仪器 作者:正航网络点击:

冷热冲击试验箱制冷系统热力膨胀阀



一种改进型的自动膨胀阀,广泛用于制冷和冷热冲击试验箱设备上,膜片或波纹管上部的压力来自远距离感温包压力的响应。

感温包内充有与制冷系统相似的工质,感温包柞缚在蒸发器出口附近的吸气管上,用毛细管与膨胀阀膜片(或波纹管)腔室相连。

制冷系统运行时,热力膨胀阀的感温包对吸气管上所在点的吸气热度起响应,自动调节阀的开启度,使蒸发温度得自动调节。

1 )冷热冲击试验箱制冷系统热力膨胀阀的原理

热力膨胀阀是利用密封在元件内制冷剂饱和压力的增减来控制流经阀孔的制冷剂量。热力膨胀阀的动作基本上取决于三个主要压力:

☆感温包压力,它作用在使阀趋向开启的膜片一侧。

☆蒸发压力,它作用在膜片的另一侧,可使阀趋向于关闭。

☆阀杆底座的弹簧力,它通过阀杆传递到膜片的蒸发压力侧,帮助关闭阀孔。

2 )膨胀阀的调制:感温包压力被蒸发压力和弹簧力所平衡,当感温包元件使用的介质与制冷系统的制冷剂相同时,它们的温度压力特性是一致的。

蒸发器中液体制冷剂蒸发,吸气被过热,温度升高。感温包内压力就比蒸发压力高,该压力作用在膨胀阀的膜片顶部,当它大于蒸发压力与弹簧力之和时,会引起阀芯移离阀座,开大通流阀孔,直到感温包压力同蒸发压力之和平衡为止。

如果膨胀阀供液不足,引起蒸发压力下降或蒸发器出口过热度上升,使阀开大。反之,如果膨胀阀供液太多,蒸发器压力上升或者感温包温度下降。弹簧力和蒸发压力都可使阀关小,直到三种压力平衡为止。

3 )冷热冲击试验箱制冷系统阀的位置:热力膨胀阀可安装在任何位置。但是,它的位置应能起到控制蒸发器进液量的作用。

如果蒸发器使用分液器,则分液器应直接装在热力膨胀阀的出口侧,这样工作性能。

4 )冷热冲击试验箱制冷系统感温包的位置:位置十分重要。有时它可决定制冷装置的工作性能好坏。

欲得到满意的膨胀阀控制,首先是感温包同吸气管路之间要有良好的而接触。感温包应该用两条专用的金属带牢牢地固定在清洁的吸气直管上。

5 )冷热冲击试验箱制冷系统外平衡管:它是起均压作用,必须畅通,决不能中途堵塞,否则,膨胀阀可能溢液、缺液或调节不稳定。(这类膨胀阀在家用冷热冲击试验箱上是不使用的)

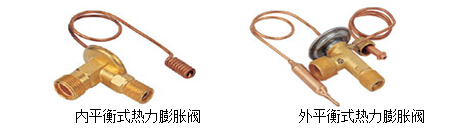

冷热冲击试验箱制冷系统热力膨胀阀

内平衡式热力膨胀阀              外平衡式热力膨胀阀
