风力发电机组用逆变器试验方法
1 主题内容与适用范围
本标准规定了风力发电机组用逆变器工作性能的试验条件、试验内容和试验方法。
本标准适用于充电型风力发电机组用逆变器产品(以下简称逆变器)。
2 引用标准
GB 2423 电工电子产品基本环境试验规程
GB 3768 噪声源声功率级的测定简易法
GB 3859 半导体电力变流器
JBfT 6949.2 小型风力发电机组用控制器试验方法
JBfT 7143.1 风力发电机组用逆变器技术条件
ZB K84 001. 1 储能用铅酸蓄电池产品品种规格
3 试验条件
3. 1 若无特殊要求，逆变器的全部试验应在符合JBfT 7143. 1 第5. 2 条规定的条件下进行。
3.2 试验应在与实际工作等效的电气条件下进行，如达不到这一要求，应在满足逆变器技术要求的条件下进行。
3.3 试验用仪器、仪表应经校验合格，其精度等级应符合附录A (参考件)的规定。
3.4 试验用样机不少于2 台。
4 试验内容和试验方法
本标准所规定的试验内容和方法适用于直流输入型逆变器，对于交流输入型逆变器可按JBfT
6949.2 并参照本标准的有关规定进行。

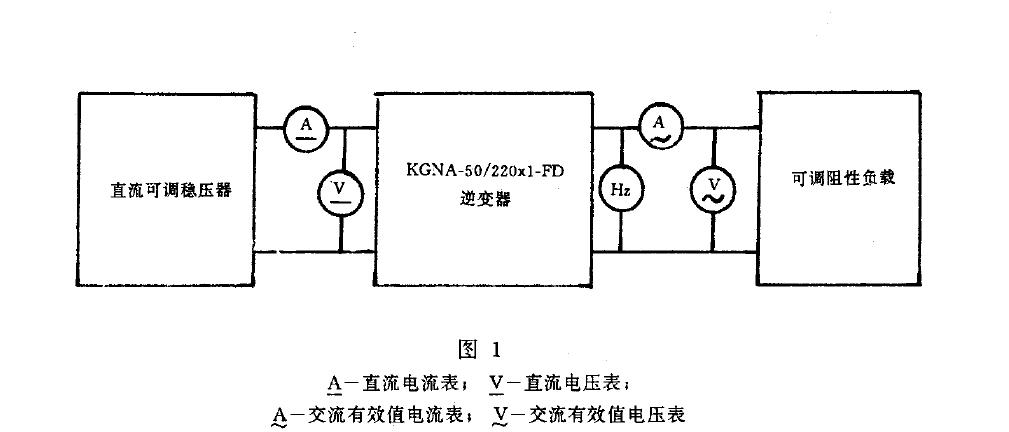

逆变器的输出电压、频率、波形、效率及保护性能和负载等级的试验方法均按图1 所示原理图进行接线。
4. 1 输出电压和频率的测定
4. 1. 1 试验中所用直流稳E 电源，电压应能在逆变器输入电压允许范围内连续可调，负载用可调阻性负载。
4. 1. 2 试验按下述步骤进行g
a. 将直流稳压电源输出电压调整至逆变器输入电压的额定电压值g
b. 调整负载电阻使逆变器的输出功率为额定功率;
可调阻性鱼载
c. 缓慢调整直流稳压电源，使其电压值在额定电压的85%~120% 范围内变化s
d. 测量其输出电压、频率，共测3 次，并将测量数值及算术平均值填入表2 。
4.2 输出波形的测定
试验按下述步骤进行g
a. 将直流稳压电源输出电压调整至逆变器输入电压额定值;
b. 调整负载电阻逆变器输出功率为额定功率;

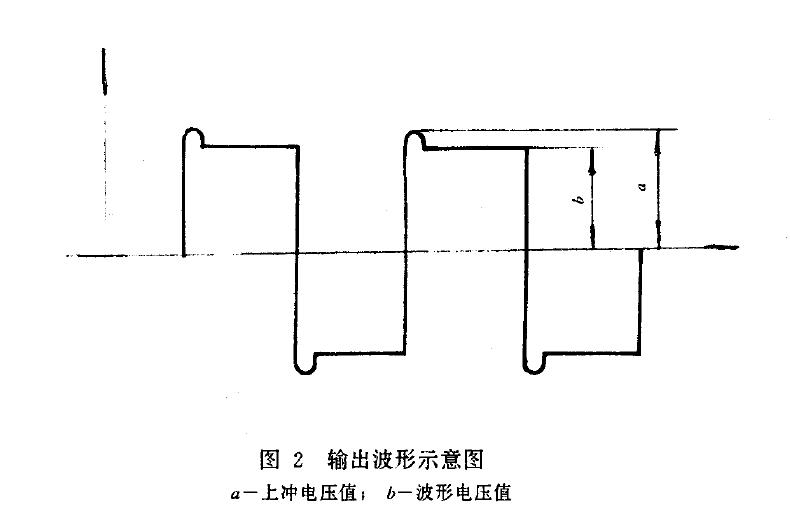

c. 将示波器探头接至图1 的逆变器输出端，观测其输出波形(见图2). 计算(a-b)/b 值。
