恒温恒湿试验箱制冷系统5V、12V电源电路

时间:2015-12-18 09:56来源:正航仪器 作者:正航网络点击:

正航恒温恒湿详细图

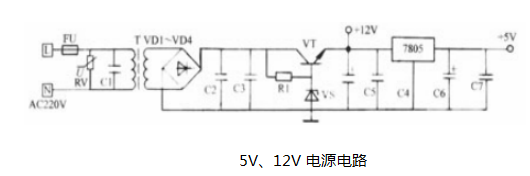

¤ 恒温恒湿试验箱制冷系统220V经熔断器FU至变压器T一次侧,电容C1、压敏电阻RV与电源并联。¤ 当电源电压超越245V时,压敏电阻由截止变为击穿,即电流增大熔断器FU熔断,维护主电路不被烧坏。C1高频旁路电容是用以避免高频搅扰的。

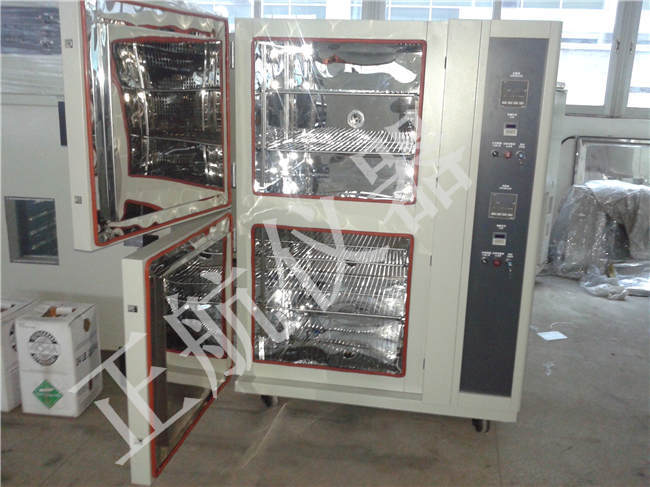

正航仪器设备详细图

¤ 变压器二次侧输出的沟通13V,经VD1 ~ VD4桥式整流输出14V直流,C2、C3低,高频过滤电容、电阻R1与稳压二极管VS构成稳压电路,它为电源调整管供给基准电压,这么14V经VT电源调整管后输出安稳的12V。

¤ 当电源或负载改变使输出电压下降时,因为电阻R1与稳压管VS使电源调整管VT基极电压坚持不变,而VT发射时的输出电压下降,使Ube上升,导致基极电流Ib增大,此刻集电极流Ic相应增大,Uce减小。

¤ 这么就使调整管VT发射极电压上升,所以坚持了输出电压安稳不变当电源或负载改变而使输出电压上升时,稳压进程与上述进程相反。

¤ 该电路为阶梯式稳压电源,12V为驱动电路和三端稳压7805供给直流能量,此电压经三端稳压7805后输出,为主芯片与外围电路供给直流电源。

¤ C2、C5、C6为低频滤波电容,C3、C4、C7为高频滤波电容。
