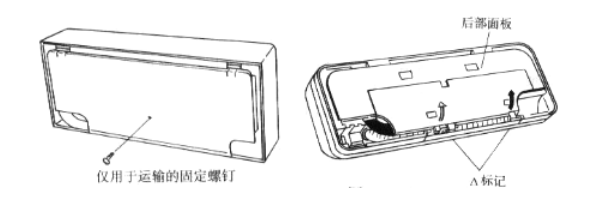

☆ 拆下恒温恒湿实验箱机组后挡板;拧下后挡板的固定螺钉,如图3所示。
☆ 按结构外壳上2处有△符号的当地,运用定爪与结构脱离,如图4所示。
取下后挡板。
☆ 图3拆下后挡板的固定螺钉图4 取下后挡板开孔。

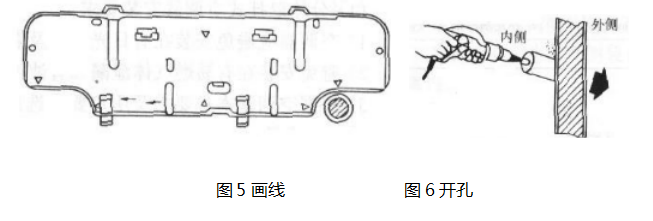

☆ 将室内机组的后挡板,放在预先挑选好的方位,并坚持水平,画好线,如图5所示。
图5 画线 图6开孔

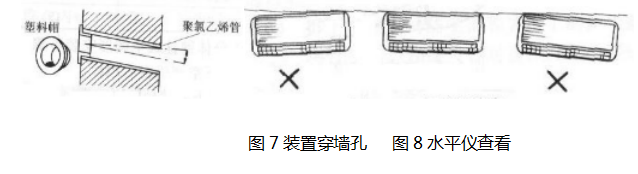

☆ 用直径为56mm的空心钻在墙上均匀开孔,如图6所示,开孔前应承认开孔处的墙面内部没有臂线经过。装置穿墙管及塑料盖(仅限于室内),如图7所示。
图7装置穿墙孔 图8水平仪查看
☆ 固定挡板。
☆ 用随机顺便的水泥钉,将后挡板固定在墙上。
☆ 用卷尺和水平仪查看后挡板是不是处于水平,以确保机器正常工作,见图8。
☆ 承认后挡板固定结实,避免固其松动而发作的振荡和噪声卸装恒温恒湿实验箱面板;将导风板置于水平方位。

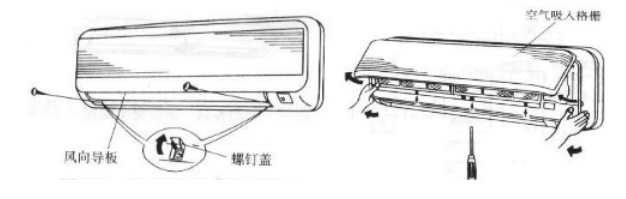

☆ 拧下2颗固定螺钉,见图9。

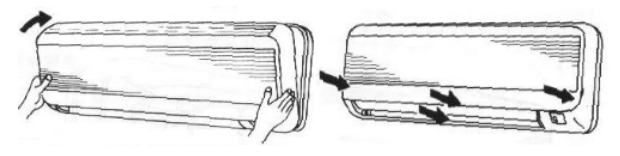

☆ 用标准旋具向上按3个卡爪,卸下恒温恒湿实验箱面板,见图☆0使导风板处于封闭状况,将面板装置在室内机组的下部,使卡爪刺进卡槽下部,将面板装置到其方位,见图☆☆别离按4个卡爪,使面板彻底固定,并查看面板与结构是不是结实固定,见图12。
图9 拧下恒温恒湿实验箱面板固定螺钉 图10 卸恒温恒湿实验箱面板
图11 卸装积架式恒温恒湿试验箱面板 图12 面板彻底固定
☆ 室内管定位。

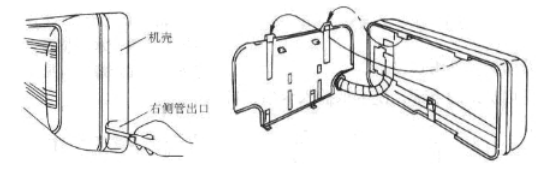

☆ 管道向左或向右时用锯于锯掉外壳左角或右角相应有些,见图13(管道向左后方或右后方时不必锯掉)。
☆ 按恒温恒湿实验箱出管方向铺设管道;将室内机后部的两个挂钩挂到后挡板的凸起上,见图☆4。
图3 室内管定位图4 室内机装置
☆ 室内机组接线。

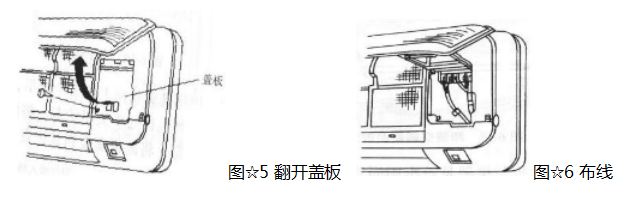

☆ 抓住吸气面板的两个角,然后将其挖出翻开;拆下右侧盖板的螺钉,然后翻开盖板,见图15。
☆ 将连于室内机组的电线刺进墙面上的孔内,使电线伸人室内,并从室内机的后边拉到前面进行衔接,见图☆6。
图☆5 翻开盖板 图16 布线

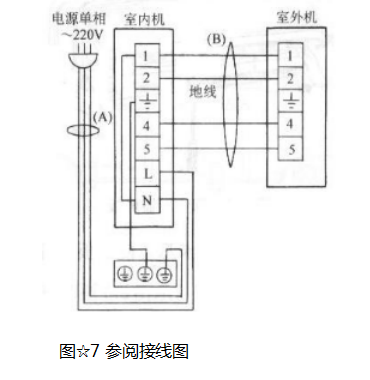

☆ 参阅接线图17,将电线衔接到端子板上的相应端子,并用电线纽扣将电线固定好从头盖上盖板和吸气格栅。
图7 参阅接线图
☆ 室内机拼装置。
☆ 将室内机拼装至后挡板上部的两个挂钩上。
☆ 向下抓住空气出口,井推室内机组的下部,直到其结实地锁定于后挡板下部的两个固定挂上。
室外机拼装置。
☆ 将契合恒温恒湿实验箱室外机组底脚尺度的支架用金属膨胀螺栓固定到墙上,承认固定结实牢靠。
☆ 将室外机组放置到支架上(或预先浇注好的基础上)并用螺栓固定好,避免振荡和噪声。
用水平仪查看外机水平状况。
☆ 管线衔接
☆ 收拾制冷剂管道形状,当心曲折管道顺着墙面衔接到室外机组的方向,使其简单经过墙面上的孔,见图☆8。
☆ 拆下机器卜的防尘盖和管道上的防尘塞,将管道接口和螺纹口对直,开端时悄悄用手拧上旋紧螺母,以确保接口相通见图☆9。
☆ 用两个扳手加以拧紧,确保不走漏,见图20,在承认管道衔接无泄漏后,将室内机管道衔接处按图2☆用绝热材料包扎严实。
图18 收拾制冷剂管道 图19管道衔接
图20 管道衔接 图21 管道包
图22 外机接线

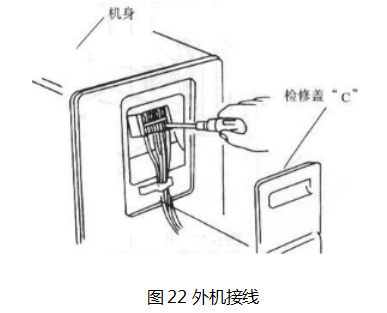

☆ 拆下室外机接线盒盖板,按图☆7将电线准确衔接到相应的端子上,见图22。
☆ 用包扎带将两根冷媒管、电线及排水管包在一同构成一个管制,包扎时从室外机组下部往上一向包扎至室内出门。
1 将包扎好的管制用管卡固定在墙上将排水管引至适宜方位;装置完毕后用发泡剂或腻子封住墙面上的孔,避免漏雨水和通风。
☆ 抽测空

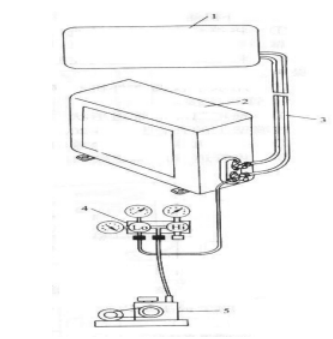

☆ 抽空前应承认室表里机组问的一切管道都已准确连好,用于实验工作的一切线路都无缺;用扳手翻开室外机组上两个截止阀的阀帽;将测空泵和双表修补阀衔接到粗管截止阀的修理口上,见图23。
☆ 图23 抽测空☆-室内机2-室外机3-衔接管道4-双表修理阀5-测空泵翻开表阀,接通电源,测空泵开端抽测空,抽测空时刻不少于lOmin。

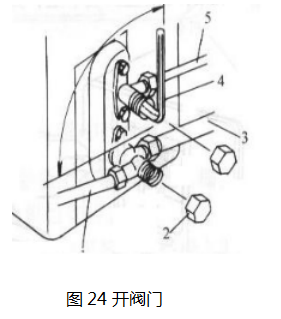

☆ 封闭表阀,然后封闭测空泵,抽测空完结;用六角扳手把细管(液管)截止阀逆时针旋转l/4圈,逗留l0s,然后再沿顺时针将阀杆旋紧,见图24。
图24 开阀门
☆ 1-衔接软管2-阀盖3-低压管4-六角扳手5-高压管用肥皂水对管道衔接处进行检漏。承认体系无泄漏后,用六角扳手将两个截止阀杆按逆时针方向悉数翻开用扳手旋紧两个截止阀的阀盖

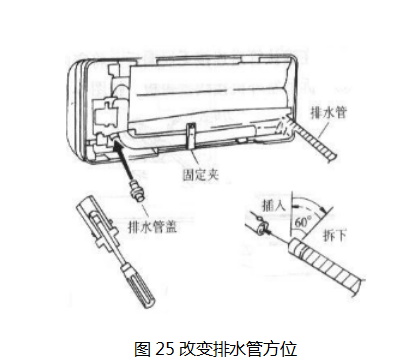

☆ 开机工作调试注意事项:装置过程中,如果是左边出管,请按图25改变排水管方位,且确保装置结实。
图25 改变排水管方位
☆ 冷媒管道在衔接前不要将防尘帽翻开,以防污染管道;衔接管道的喇叭口应润滑无翻边、折边景象。
☆ 恒温恒湿实验箱衔接线使用旋具拧紧,避免松动;为了避免发作触电事端,一切恒温恒湿实验箱都必须装置地线。
☆ 恒温恒湿实验箱衔接管道长度超越标准长度时,应按厂家规则进行弥补,弥补氟利昂可在抽测空以后开阀门镇压之前进行,也能够开机工作后进行。
☆ 思考题;分体系恒温恒湿实验箱的衔接管道为何有长度和高度请求?恒温恒湿实验箱电源是不是一定要独自布线?
☆ 分体系恒温恒湿实验箱装置时是不是能够用制冷剂排空气法替代抽测空?窗式恒温恒湿实验箱装置有何请求?

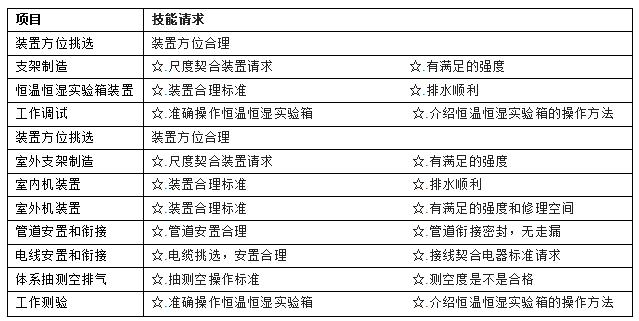

☆ 查核标准
