紧缩机式制冷lgp-h(压焓)图运用构成

时间:2016-01-26 14:50来源:正航仪器 作者:正航网络点击:

☣ 构成

♝ 在分析紧缩机制冷循环时运用的是温熵图,因为热力进程线下面的面积是该进程吸收或放出的热量,很直观,便于分 析对比。

♝ 可是,制冷剂在蒸发器和冷凝器的吸热或放热进程都是在定压下进行的,而定压进程热量的改变以及紧缩机在绝热紧缩进程中所耗的功都能够用焓差来核算,并且制冷剂在节流阀前后的焓值又坚持不变,所以实践使用以焓为横坐标、压力为纵坐标的压焓图较为便利。

♝ 在压—焓图上能够用线段的长短来表明能量的多少。为了进步低压区的精度,所以纵坐标是lgp。

东莞正航仪器详细图

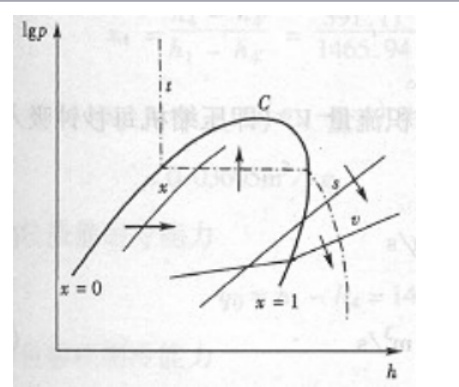

♝ 等压线——水平线;等焓线——垂直线;等温线——液区几乎是垂直线,两相区与等压线重合为水平线,过热区是向右下方曲折的歪斜线;等熵线——向右上方歪斜的实线;等容线——向右上方歪斜的虚线,但比等熵线陡峭。

♝ 等干度线——只存在于湿蒸汽区域内,其方向大致与饱满液体线或饱满蒸汽线附近,视干度巨细而定。

♝ 共六种等值线簇,箭头表明各参数值添加的方向;干度x=1的线是饱满蒸汽线(上界限),干度x=0的是饱满液线(下界限),此两条线将全部图分为三个区,饱满蒸汽线以右为过热区,饱满液线以左为液态区,两线之间为湿蒸汽区,在湿蒸汽区等压线与等温线重合。

♝ 因为实践核算中压力较高区域和湿蒸汽区的中心有些很少使用,能够删去。不一样制冷剂的压焓图的形状也有所不一样。

♝ 压焓图是制冷循环分 析和核算的主要东西,应极好地了解和把握。附录有NH3、R22、R12等的压焓图。
