今日课堂:电动机之静态监测案例

时间:2016-12-06 10:43来源:正航仪器 作者:正航网络点击:

今日课堂:电动机之静态监测案例

一、 正常电动机实例:

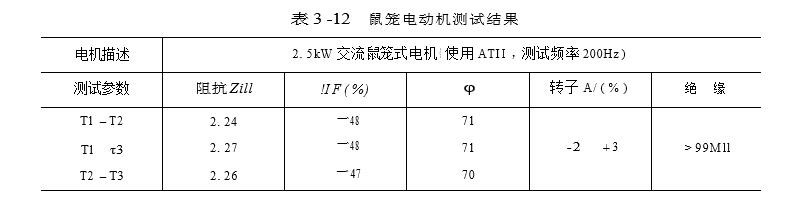

对2. 5k W 交流鼠笼电动机进行静态监测得到如表3 - 12 所示的结果。表3 -12    鼠笼电动机测试结果图:

鼠笼电动机测试结果图

诊断结果可参照表3-12 电动机静态监测的IEEE标准 ,该评判标准是基于美国能源部及IEEE15年的考核。由于/I F 变化率为1o阻抗Z 变化率为 (2. 27 - 2. 24 ) /2. 27×100% = 1. 3%< 2%,因此认为电动机工作状态良好。

二、铸造缺陷故障:

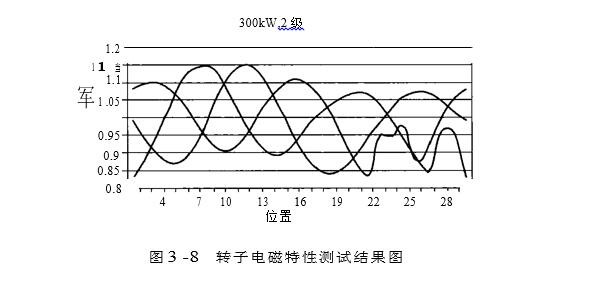

300kW , 3600r/min 连续多次发生轴承失效,负载电流分析发现非标准信号,转子电磁特性测试结果(图3 -8) 说明存在铸造缺陷 ,同时存在偏心,的可能是轴套定位偏差。图3 -8   转子电磁特性测试结果图:

转子电磁特性测试结果图

( 3) 转子断条故障测试结果:

3.1振动分析没有发现根源 ;

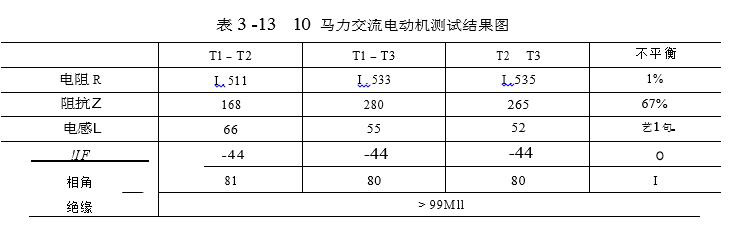

3.2 R/I F  均无大的偏差,而Z 、L 偏差很大 ,如表3 - 13 所示。

马力交流电动机测试结果图

3.3转子测试发现断条。

三、直流电动机实例:

下面分别给出了不同故障类型的电动机与新电动机电气参数测试结果的对比,通过对比能够快速准确地找出电动机的故障源。

3.1 410kW直流机车牵引电动机:

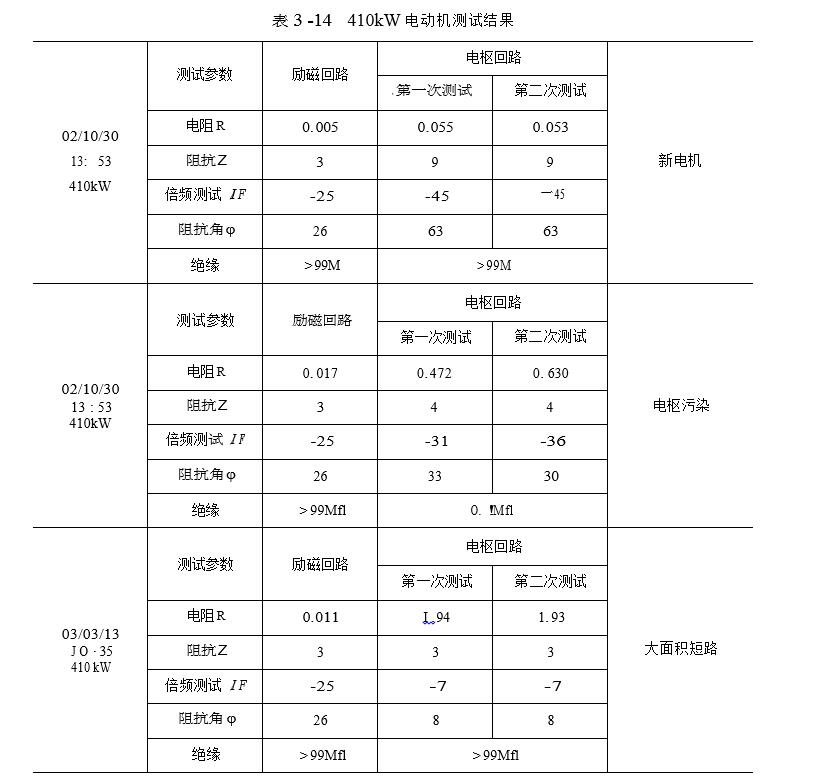

410k W直流电动机电枢污染 、大面积短路故障参数与新电动机参数的对比如表3 -14 所示。

410k W直流电动机测试结果图

3.2  530k W 直流机车牵引电动机:

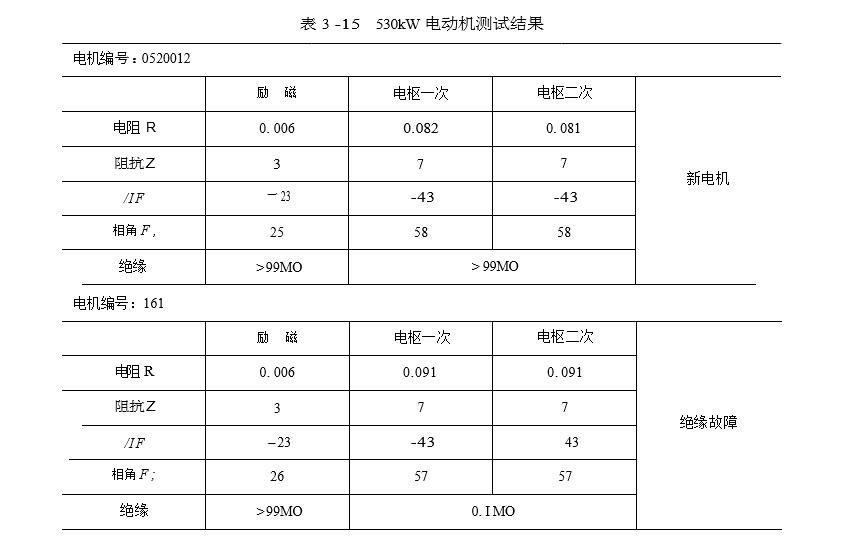

530kW 直流电动机绝缘故障参数与新电动机参数对比如表3-15 所示。

530kW 直流电动机测试结果图

3.3 直流电动机:

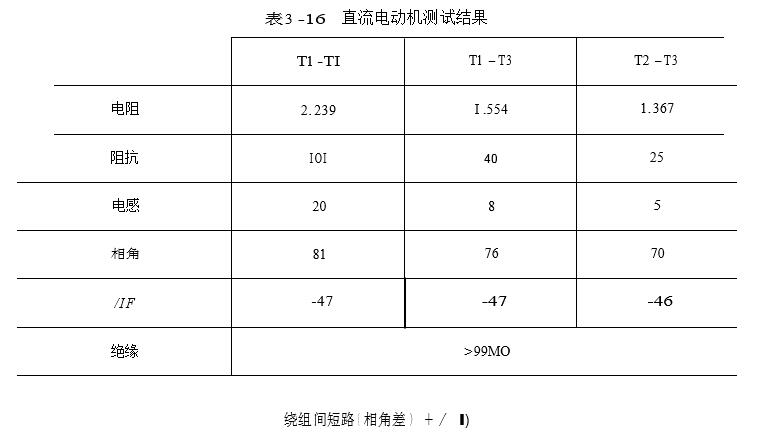

直流电动机绕组间短路故障参数如表3 - 16 所示。

直流电动机测试结果参照图
