正航解析:ESA 监测案例之臣间短路的故障

时间:2016-12-20 10:33来源:正航仪器 作者:正航网络点击:

1.   臣间短路的故障:

综合异步电动机定子电流的动态与静态分析 ,对电动机故障可以达到相对准确可靠的判断。

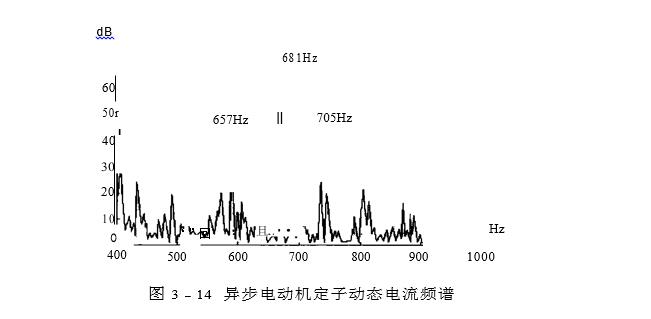

某钢厂鼓风机组 ,由异步电动机驱动 ,投入运行15个月后有明显的振动现象,局部过热,对其进行动态电流监测的频谱图如图3- 14   所示。

异步电动机定子动态电流频谱图

转频 :RS  = 24. 33 Hz

线频 :50Hz

中心频率 :CF   = RS x Z = 24. 33 x 28 = 681Hz

从频谱图上可以看出在中心频率681 两侧出现24. 33Hz 的边频 ,这与定子短路的特征相符合,而且幅值很高,定子臣间短路的故障是很明显的,所以应当对电动机进一步进行测试。

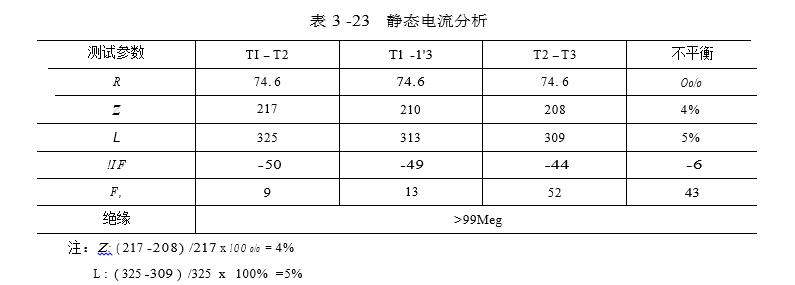

将电动机停机后进行静态电流测试,测试结果如表3 -23 所示。

静态电流分析参考图

通过表3 -23 可以看出电阻维持平衡,阻抗 、电感不平衡度在IEEE 标准( 表3 -2 ) 良好的范围内,但IF与F超出了IEEE 标准 ,可以更加确定电动机存在臣间短路的故障。

综合动静态电流分析可以断定电动机故障为匣间短路,而且趋势明显应拆机对电动机绕组检查。

拆除电动机外壳,发现电动机定子绕组有三处出现短路故障,其中靠近滑环一处非常严重,排除故障 ,重新进行监测 ,无故障特征频率出现,电动机运转正常。
