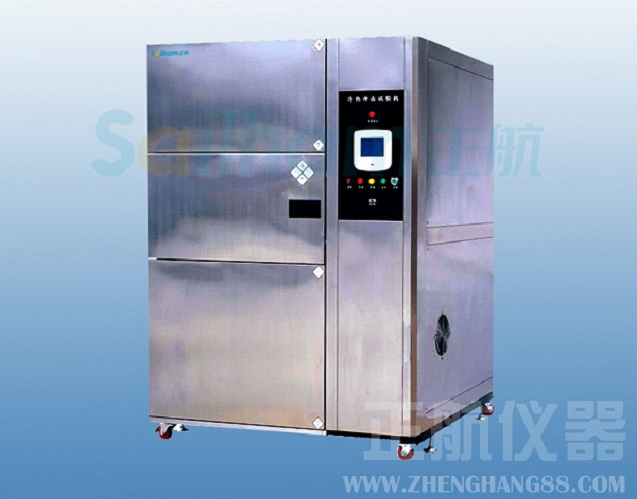

冷热冲击试验箱(三箱式)

冷热冲击试验箱(三箱式)

产品详情



冷热冲击试验箱冷热冲击试验机(三箱式)

     一款高温瞬间到低温的冲击试验设备,高温150度到低温-65度可在五分钟内完转换,冷热冲击试验箱(三箱式)主要零部件国外进口

冷热冲击试验箱(三箱式)

型 号 : TS - 80A -ZH



规格与材质:

   1. 内箱尺寸 :  50  X 40  X 40CM  (W x H x D)

   2. 外箱尺寸: 150  X 200 X 180CM  (W x H x D)

   3.  结  构 :  分为高温区、低温区、测试区.

   4. 内箱材质 :  SUS#304 耐热耐寒不锈钢板

   5. 外箱材质 :  SUS#304  耐热耐寒不锈钢板



温度范围:

 高低温区温度蓄温范围:

   1. 温度:   - 40 ℃ ~ 150℃(可任意设定)

   2. 低温区蓄温部分 : RT ~ - 70℃

            B.  试验区温度测试范围:

               1. 高温部分 :  60℃~ 150℃(可任意设定)

               2. 低温部分 :  -10℃ ~ - 45℃(可任意设定)

            C.  解析精度 :  0.1℃

            D.  控制精度 : (+/-)0.5℃ ;  分布精度 : (+/-)2.0℃

            E.  蓄热区升温时间 : 自常温到200℃ , 约50分钟

            F.  蓄冷区降温时间 : 自常温到-70℃ , 约85分钟

            G.  测试区温度恢复时间 : 小于5分钟内。



机械结构:

   1.  本系统符合冷热冲击之可靠度试验规格。(CNS,MIL,IEC,JIS,

     ISO,  ASTM,   DIN,   BS,  UL,  NACE,   …)

   2.  测试样品置于盘架,藉由气压缸直线驱动蓄热区或蓄冷区之阀门,以动作需要打开DAMPER,引

     导冷热气流导入测试箱内 ,而达到快速冷热冲击之效果,平衡调温控制 系统(TBHC)+特殊设计

     送风循环系统 ,以P.I.D.方式控制S.S.R. , 使系统之加热量等于热损耗量 , 故能长期稳定的使用.

   3.  采特殊设计,节省空间且操作高度适中,维修保养容易。

   4.  保温层采用耐高温防火PU和隔热高密度纤维棉,并使用最新设计之K型防汗导管系统。

   5.  测试区内附上下可调SUS#304不锈钢盘架二组或者客户要求。

   6.  机台底部加装高承载滑轮,以利移动置机.

   7.  机台测试孔可用来连接外加电源或信号线.

   8.  可耐寒耐热之高张性矽胶发泡绝缘材料(PACKING)



冷冻系统与温度控制:

   配有自动及手动除霜回路.

   U-TYPE鳍片式高速电热管.

   内螺旋式K-TYPE冷媒铜管.

   原装进口省电型高效率全密闭式压缩机.

   斜率式FIN-TUBE蒸发器.

   原装进口电磁阀;干燥过滤器;毛细管等冷冻元件.

   采用风冷式冷凝器 ;

   可预留液态氮控制阀,供快速降温使用.

   冷媒使用高稳定性之环保冷媒.

   致冷系统采二元冷冻,效果快速.

   蓄热区/蓄冷区采用多翼式循环风扇,强制风量对流,提高均温效率.

   冷热区与测试区皆采用P.I.D.+S.S.R.微电脑控温,自动演算达高控制精度.



送风循环系统及排水系统:

   排水系统采回流形排水及U-TRAP积沉装置.

   东元省电马达+不锈钢加长轴心连接多离心式循环风扇。

   FLOW  THROW送风方式;水平扩散垂直热交换弧形循环.



控制系统说明:

   本系统可作自动循环冲击或手动选择性冲击.显示及操作介面采用原装进口彩色LCD触控式人机介面

     控制器 , 超大视野画面 , 具有画面锁定(LOCK)功能.

   可预约开机启动,提前预冷,预热待机功能.

   完善的安全保护协调系统自动文字指引异常发生原因.

   Help操作说明List简易表单操作.

   Error故障病历表.

   温度冲击趋势线显示及纪录.

   温度感应器(PT-100Ω)传送信号至PLD控制器,再以微电脑及自动驱动S.S.R.控制冷,热温度.

   可设定二区或三区冲击,冷冲或热冲启始.

    内部动作程序由P.L.C.与控制器连线控制,防止误动作..

    机器故障时,配有自动停机回路及警示讯号.

    机器运转状况均有输出讯号装置与萤幕显示.

   高温或低温冲击时,最大时间可达99H59分钟.

   最大循环周期(CYCLE)可达999次.



安全保护系统:

   附有无熔丝保护开关.

   控制系统有相序保护与过欠电压电相保护.



超温保护开关.

   冷冻压缩机过负载保护装置.

   冷冻压缩机高低压保护开关.

   冷冻压缩机过油压保护.

   欠逆相保护系统.



循环风扇马达过载保护.

记录模式:

   日制恒河单笔记录器。 (选 购 ;目前一般采取最流行的RS-232电脑接口功能).

保修期限 :  机器全系统保修1年(天灾或人为因素造成损坏除外) , 终身维护

冷热冲击试验箱(三箱式)是一款高温瞬间到低温的冲击试验设备,高温150度到低温-65度可在五分钟内完转换。
