光电开关试验设备小型恒温恒湿试验箱
光电开关试验设备小型恒温恒湿试验箱-湿热试验设备
制冷装置设计时主要包括如下四个步骤:
1.确定装置类型结构
首先要选择制冷装置的类型,然后确定基本结构形式。这部分工作在有些场合,在设计 人员开始设计工作时就已经确定。比如对于冰箱生产厂家,生产何种类型的产品,以及产品 的基本结构,是由决策层根据市场与企业本身的生产工艺条件来确定的。但从一般的制冷装 置设计考虑,这一部分的工作是不可少的。
2.按设计工况确定负荷•
选择一个最有代表性的工况,计算此时所需要的冷负荷,作为进一步设计的依据。
3.制冷设备设计
按设计工况下的负荷要求进一步进行制冷设备的设计,确定各部件的形式与大小。
4.非设计工况进行校核
由于实际装置应当在所要求的工况范围内都能正常工作,因此制冷装置不仅应在设计工 况下满足使用要求,在其他工况下也应满足使用要求。通常在使用的工况范围内取几个有代 表性的工况作为校核工况,如果校核工况的计算表明,所设计装置不能在所有工况下达到要 求,则必须修正原有设计。

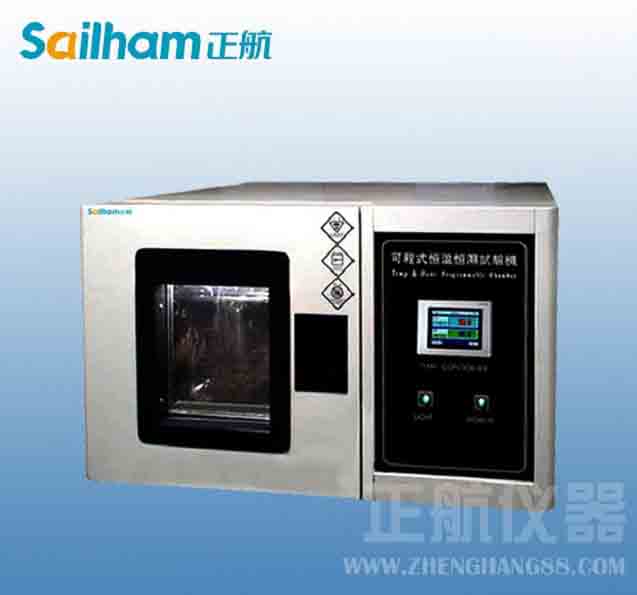

光电开关试验设备小型恒温恒湿试验箱的结构特征
□、光电开关试验设备小型恒温恒湿试验箱主要由箱体、制冷系统、加热系统、空气循环系统以及控制系统组成。箱体的外壳为采用采用SUS304不锈钢油发纹板或宝钢冷轧钢板静电喷塑,内胆采用SUS304不锈钢板,箱门中间设大面积观察窗,并配有观察灯,使用户可以清晰地看到试样的试验情况。外型整体美观大方。
□、光电开关试验设备小型恒温恒湿试验箱保温层为硬质聚氨脂发泡加上少量的超细玻璃棉,具有强度高,保温性有好等特点。该设备主要温度控制仪采用智能数显温度控制仪,人性化设计的操作方法,易学易用,并且不同功能档次的仪表操作相互兼容。输入采用数字校正系统,内置常用热电偶和热电阻非线性校正表格,测量稳定。
□、光电开关试验设备小型恒温恒湿试验箱具备位式调节和AI人工智能调节功能,0.2级精度,多种报警模式。升温、降温、独立,独特的BTHC平衡调温方式。制冷系统采用全封闭进口压缩机组,机械式单级制冷或复迭低温回路系统,全自动控制与安全保护协调系统。不锈钢镍鉻板形电加热器(过冲小)。
光电开关试验设备小型恒温恒湿试验箱依据而制造的:
□、GB 10589-89 低温试验箱技术条件
□、GB 10592-89 高低温试验箱技术条件
□、GB/T5170.2-1996 电工电子产品环境试验设备基本参数检定方法 温度试验设备
□、GB2423.1-89 电工电子产品基本试验规程 试验A:低温试验方法
□、GB2424.1-89 电工电子产品基本环境试验规程 高温低温试验导则
光电开关试验设备小型恒温恒湿试验箱技术指标
□、温度范围:-20℃、-40℃、-50℃、-60℃、-70℃、-80℃
□、温度波动度:±0.5℃
□、温度偏差:≤2℃
□、升降温速率:0.7~1℃/min
光电开关试验设备小型恒温恒湿试验箱使用现场的条件
□、温度:15℃~35℃
□、相对湿度:不大于85%RH
□、周围无强烈振动、无强烈电磁场影响
□、周围无高浓度粉尘及腐蚀性物质
□、无阳光直接照射或其它热源直接辐射
□、周围无强烈气流,当周围空气需要强制流时,气流不应直接吹到箱体上。
□、试验箱应放置平稳,保持水平。
□、试验箱的四周应留有一定的距离,方便维修操作。
光电开关试验设备小型恒温恒湿试验箱保护装置
□、电源超载、短路保护 、欠相、缺相保护。
□、接地保护
□、超温保护
□、压缩过压、过载保护
□、为保护设备,所有报警均会自动切断电源,并发出声讯提示。
