上一篇文章中，正航仪器已经为大家介绍了相关的实验过程，下面，由细心的小编辑和大家一起看看试验现象和分析试验结果吧！

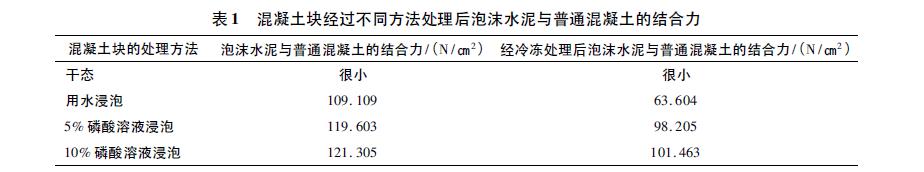

经过不同方法处理后，泡沫水泥与普通混凝土结合力的测定结果见表1．由表1可知，实验一的测试样块，泡沫混凝土与普通混凝土的结合力较小，用手轻轻一拉就会开裂，在冷冻处理过程中也出现了泡沫混凝土与普通混凝土开裂的情况;实验二的测试样块，泡沫混凝土与普通混凝土的结合力明显增大;实验三的测试样块，泡沫混凝土与普通混凝土的结合力有所提高．
一、实验原理分析

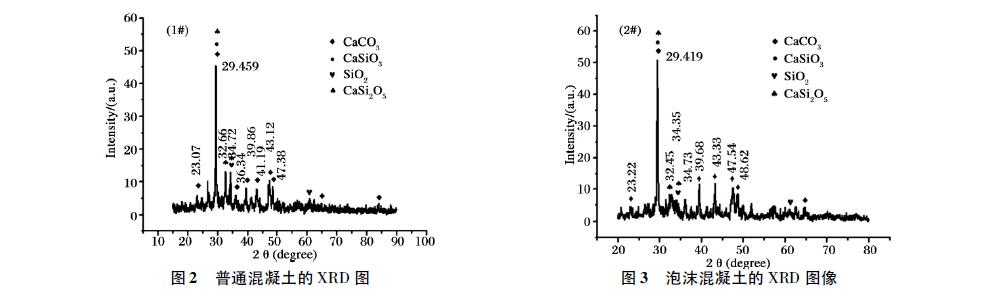

要研究普通混凝土与泡沫混凝土之间的结合力大小，首先应考虑二种材料的化学特性是否有较大差异．根据测定的普通混凝土与泡沫混凝土的XRD图谱(图1、图2)可以看出，它们的物质组成基本相同．制备泡沫混凝土所用到的发泡剂仅位于混凝土泡孔的内壁而非表面上，且含量在0.01%以下，故其对普通混凝土与泡沫混凝土之间的结合力的影响是很小的．因此，研究普通混凝土与泡沫混凝土之间的结合力问题，其实质就是研究测试样块的制作方法以及选取合适的原料．
二、泡沫混凝土的干密度
在本实验中制备混凝土夹心泡沫水泥需用4级泡沫混凝土，而制得的泡沫混凝土试块是否合格可通过干密度来检验．泡沫混凝土干密度的测定方法:将经过28天干燥后的泡沫混凝土块磨成比较规则的长方体块，用游标卡尺分别测出其长、宽、高，通过计算得到其体积，在电子天平上测出其质量，然后

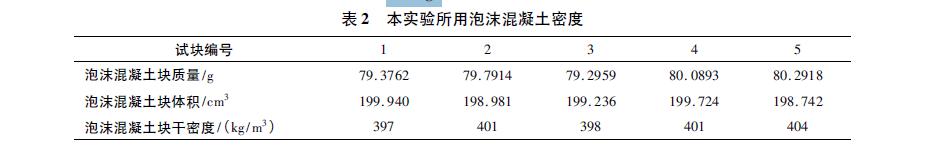

计算出干密度．测试数据如表2所示．经过测定，本实验所制备泡沫混凝土的干密度均为400kg/图3泡沫混凝土的XRD图像m3
三、试块结合力的影响因素分析
本实验所用的泡沫混凝土采用了LC－01型泡沫混凝土发泡剂．该发泡剂为橘红色透明液体，无毒无异味，其显著特点有四个:一是采用了具有多个羧基和一个羟基的新型表面活性剂;二是使用了与表面活性剂配套的新型稳泡剂;三是所有组分均为十分稳定的物质;四是其泡沫混凝土产品在太阳光不直接照射的情况下，免养护．用这种发泡剂制得的泡沫混凝土有较好的保温效果，但若作为外墙，其抗压性能受到一定的限制，而普通混凝土的抗压效果较好，因此设计这种墙体，充分发挥了普通混凝土、泡沫混凝土的各自优势，能够达到节能的效果．但是，混凝土板与泡沫混凝土保温材料的结合力能否满足工程的要求，则是这种墙体能否被开发出来的重要因素之一．根据预测，普通混凝土和泡沫混凝土应该有一定的结合力，但是在实验一中却没有得到应有的结果．我们分析，在普通混凝土和泡沫混凝土结合的过程当中，二者都需要吸收一定的水分，所以未经水养护的混凝土板与泡沫混凝土的结合力比较低．因此，在实验二中，我们将混凝土板在水中进行了浸泡，相关数据证明，经水养护的混凝土板与泡沫混凝土的结合力有所提高．理论上说，混凝土板与泡沫混凝土的结合力一方面取决于二者的接触面积;另一方面取决于单位面积上的结合力．因此要
提高二者之间的结合力就必须从这两方面下手．为此，将混凝土板分别用5%磷酸和10%磷酸做了处理，实验数据表明，处理之后两者的结合力确实增大了．分析原因可能是水泥水化过程中会产生大量的氢氧化钙，在凝结过程中会吸收空气中的二氧化碳生成大量碳酸钙．若用磷酸处理混凝土板块表面，磷酸与水泥当中的碳酸钙反应，将混凝土板表面腐蚀，从而增大了其与泡沫混凝土的结合面积;另一方面，未反应完全的PO3－4和混凝土中的SiO2－3、Ca2+可通过离子键的形式把泡沫混凝土和普通混凝土连接起来，这势必会进一步提高它们之间的结合力，并且经10%磷酸处理后的试块结合力更强．但若浓度过大，混凝土板表面腐蚀太厉害，也会影响普通混凝土和泡沫混凝土块的结合．
四、试块的抗冷热冲击性能
经测试，本实验制作的泡沫水泥与普通混凝土有较强的结合力，这就为我们研发的以泡沫混凝土与普通混凝土相结合制作成的新型外墙保温墙体的推广应用提供了可能性。
这种墙体能够充分发挥泡沫混凝土与普通混凝土的优越性能，施工方便，节约能源，抗压能力强．冷冻处理后的泡沫水泥与普通混凝土的结合力相当强，说明这种墙体具有较强的抗冷热冲击能力，能在解决我国北方地区冬季昼夜温差的问题上发挥巨大作用．此外，这种墙体采用泡沫混凝土作为保温材料，不仅适用于北方需冬季保暖地区的采暖建筑，也适用于南方需夏季隔热地区的空调建筑，由此看来，这种新型墙体有很大的发展前景。http://www.zhpct.com
