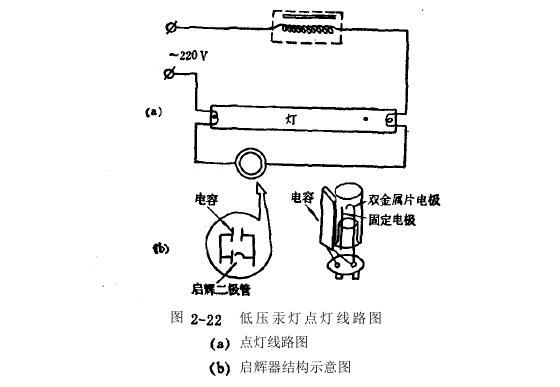

热阴极低压汞灯如果没有启动装置,在正常电源电压22时,它是启动不起来的,因此低压汞灯的点燃必须有启动装置一启辉器,常用的启辉器结构图如图计22所示:
启辉器是由辉光放电二极管及高频旁路电容所组成的,其结构如图入2-23斯示。辉光放电二极管内充有氖氮混合气,由于彭宁效应二极管着火电压很低,一般在150伏左右就能启辉放电、启辉二极管有一个固定电极和一个双金属片电极,灯不点燃时,启辉二极管的二个电极处于开路状态。当灯启动瞬间电源电压220加在二极管两电极之间,由于启辉二极管着火电压很慨150伏左右,则二极管启辉放电,启辉管放电时双金属片受热,使双金属片向外伸张并与固定电极接触短路,短路电流通过灯6,使灯绅预热,阴极产生大量发射电子,这些电子使灯管着火电压大大降低。
当两电极断开时,灯绅加热电流突然断开,使镇流B线圈上产生一个很高的感应电动势。这个电势同电源电压叠加并共同作用在灯管上,则灯被点燃。灯点燃后因灯管压降低于120伏,所以启辉二极管不会再被点燃当双金属片接触上固定电极后,双金居片冷却后,两电极会重新断开。启辉:极管在闭合、断开时会有高频辐肘产生,它对附近的收音机、电视机等都会发生干扰,所以常用电容二极管并联后对入铝罩内。http://www.zhpct.com
