电磁振动给料机弹性元件的计算准则

文章出处: 责任编辑:正航仪器 发表时间:2014-05-13



电磁振动给料机弹性元件的计算准则





电振给料机的弹性元件包括激扼器的主弹簧和电扼给料机的悬吊或支承减振弹簧。主弹簧一般采用矩形等截面的板弹簧或圆柱形螺旋弹簧;某些小型电磁振动给科机也有采用橡胶弹簧的。减振弹簧大多采用螺旋弹簧或橡胶弹簧。从第三章可知,电磁振动给料机的调谐值2是一个很重要的设计参数。当调谐恒一经选定后,所需的固有频率也就知道了。然后,即可按式(3—13)算出所需的弹簧刚度6。

本文的主要任务在于根据所需的6恒,算出弹簧的主要几何尺寸,或者由己知的弹簧尺寸复核其刚度。下面介绍上述弹簧的常用计算方法。

一、弹性系统弹簧刚度的计算

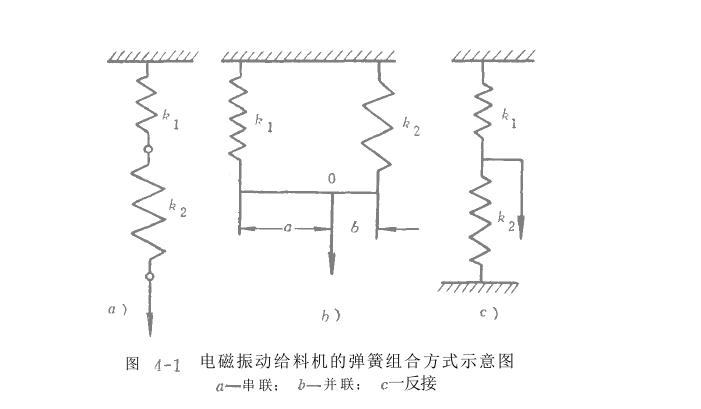

电磁振动给料机微振器的主弹簧和减振弹簧,按它们的组合方式一般可分为三种串联、并联、反接(如图4—晰示)。



电磁振动给料机弹性元件

二、矩形等截面板弹簧的计算

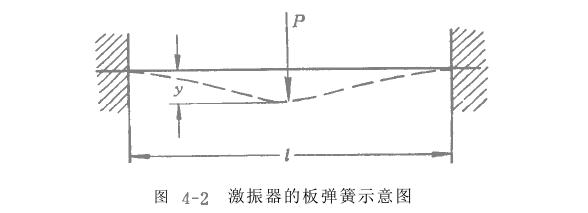

电磁振动给料机激扼器的板弹簧,可视作两端紧固的略去其本身重量的单跨度梁(图4—2)。

电磁振动给料机计算准则



板弹簧的材料,一般选用60si2Mn,也有用55Si2和60Si2的。考虑到板弹簧承受高频交变负荷,其许用弯曲应力建议不超过1000公斤/;厘米

三、圆柱形螺旋弹簧的计算

电磁振动给料机激振器的主弹簧为圆柱形螺旋弹簧的,其钢丝截面可分为圆形的和正方形的两种。http://www.zhpct.com
