绝缘介质寿命记录仪系统硬件介绍

时间:2014-10-13 11:26来源:正航仪器 作者:正航网络点击:



绝缘介质寿命记录仪系统硬件介绍

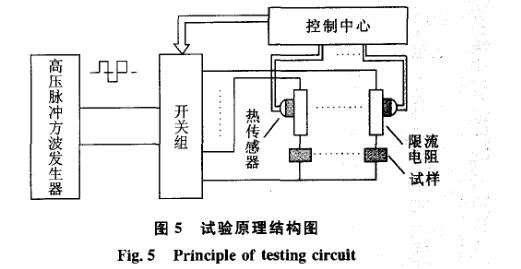

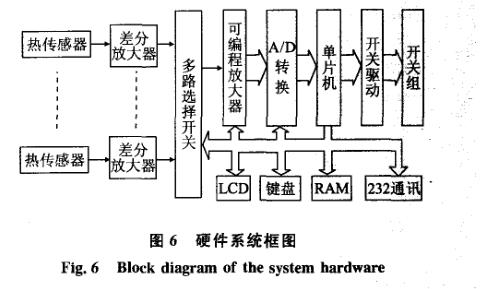

热传感器检测到的信号送人差分放大器作前置预处理后,经多路选择开关轮换选通到可编程放大器作后级信号放大,再转换为数字信号由单片机进行运算处理,获得相应的开关量信号驱动正确的开关动作。且将重要信息记录在非易失性R A M中,实时参数显示在L CD中。可通过键盘设置修改和查看参数。



绝缘介质寿命记录仪系统



一、信号前置处理

信号的前置处理采用了平衡电桥检测和差分放大方式,原理见图7。图中R和R。为P T C热敏电阻。为降低环境温度变化对检测准确性的影响,用R监测环境温度,R。监测限流电阻温度,则输入到差分放大器的信号直接反应了限流电阻相对于环境的温升△。可知调U以调节差分放大的灵敏度程度。本文中设置差分增益为1,U在0~15 V间可调。这种检测方式可有效消除外界环境的干扰,灵活调整输出信号值,为后级处理提供了方便。



绝缘介质寿命记录仪系统硬件



二、信号可编程放大与A/D转换

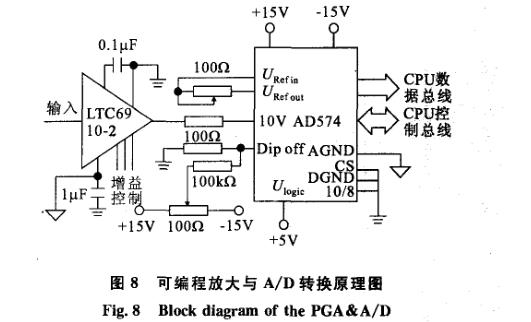

在信号的前级放大处理中,其增益不能做的很大。故在实验中发现,绝缘介质未发生击穿时限流电阻仍有很小温升则可能导致运放A在高增益输出时达到饱和,将不能识别击穿信号。采用可编程放大器(PG A)则可克服此问题,见图8。可编程放大器LT C 6910—2,工作电压范围2.7~10.5V,8个增益段分别为0,1,2,4,8,16,32,64。11 M H z的增益带宽乘积,输入噪声密度低至8 nV·H z,系统动态范围至120 dB,输入失调电压1.5 m V。A/D转换器A D 574转换精度为12位,转换速度最快为35 s,转换误差±0.05。本文中设定LT C6910-2电源电压为9 V,A D574输入量程为1O V,可得各增益段与输入电压值见关系见表1。



绝缘介质寿命记录仪系统可编程原理图







输入可编程放大器的电压值超过各个增益段的值时,单片机自动调整增益并修改软件计算中的相应参数。为了使A D 574转换的量化误差为±0.5L SB先要进行零位调整和满量程调整。



绝缘介质寿命记录仪单片机控制原理图







三、单片机及外围控制

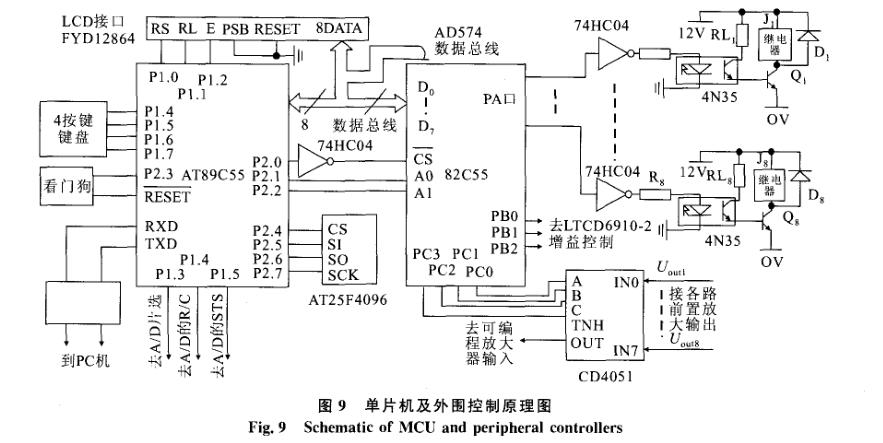

单片机及外围控制原理见图9。单片机用A t—m el公司的A T 89C 55,有20 K大小的FL A S H程序存储空间。A T 89C 55作为整个装置的核心,负责信号运算、A/D转换控制、可编程放大器控制、开关输出控制、上位机通讯和信息保存等功能。为防单片机在运行中死机,特加以看门狗作监视。重要的数据信息保存在A T 25F4096中,信息可在掉电情况下保存10 a。通过LC D液晶显示屏可实时观察重要参数。通过R S232串口与上位机通讯,可实现数据互传和遥控。输出开关量通过光电耦4N 35与继电器驱动电路隔离有利于单片机安全和抗干扰。http://www.zhpct.com

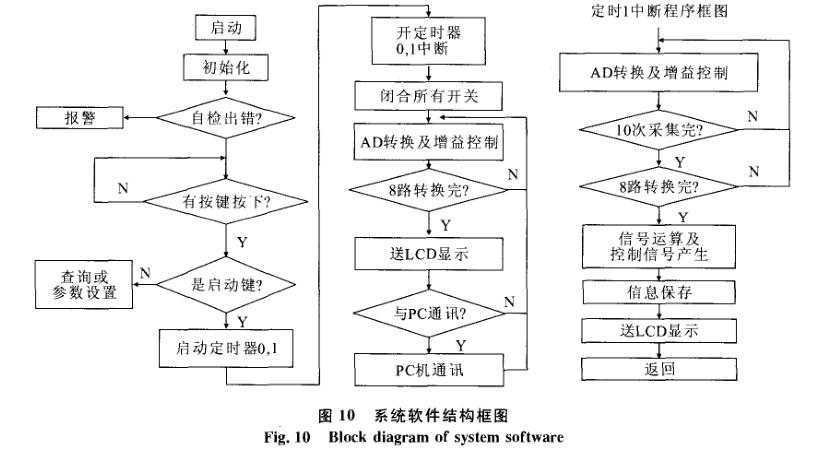

系统软件结构框图
