绝缘介质寿命记录仪系统软件概况
软件设计包括了信号的采集与处理、LCD显示、通讯和开关控制等。程序结构框图见图10。单片机首先将可编程放大器增益设置为,若超量程则自动调整增益且修改采样值使数字量正确反映测得的模拟信号幅值。因在绝缘介质击穿前后限流电阻上温升速率存在很大变化,此变化被热敏检测回路捕获后,经前置处理后的输出电压和时问关系见图11。
设t为绝缘介质击穿后的转折点。故将采集到的数字信号经时间差分运算,将信号幅值变化速度作为绝缘介质击穿否的判断依据可消除限流电阻在正常工作下温升的影响且有利于提高系统灵敏度。单片机定时器1每隔800 ms中断一次,对每路模拟信号输入采样10次,去除和最小值计算几何平均值作为当前采样通道的采样值,有利于抗干扰。为计算信号时间差分假设定时器1前一次中断采样值为X一,当前中断采样值为X,已知中断间隔为△£则变化速率:可以由单片机进行调整,△£的大小与系统判断的可靠性和灵敏性有很大影响。因温度不能突变,△£过小可能会造成t处信号迅速变化信息的丢失;过大则导致系统对信号变化响应变慢。系统预先设定忌值,当前计算忌超过预设值时,则绝缘介质已经击穿。单片机即发出控制信号切除该通道,并记录时间完成一路试样寿命试验。

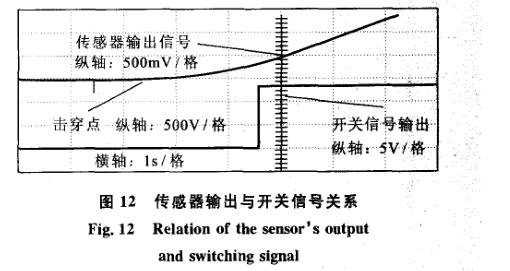

设信号变化速率忌阈值为400mV/s,当高压回路方波电压为1500V,频率为5 kH z时,测得传感器输出和开关信号输出的关系见图12。由图可知,在试样发生击穿后2.2 s本装置切除了击穿支路。同时记录击穿时问。因在绝缘介质寿命试验时间一般》3 s,故动作时间所引起的误差可略,见表2。表中测量数据是在试验方波电压有效值为1500V,温度100℃时进行,装置记录介质击穿时间与人工记录时间t误差百分比。由表2可知,整套装置的检测误差在试样更易击穿的环境下误差较大,但更多试验的加速老化因素都较表2小,介质寿命时间更长,故测量误差对介质老化寿命的影响可忽略。本文中的记录整套装置已获得实际应用。http://www.zhpct.com
