我国的农业大棚管理一直主要靠人工根据经验进行,直到20世纪70年代从国外引进了环境控制设备与手段都很先进的农业大棚设施。一方面由于现代化农业大棚在我国能源消耗太大,国情国力难以承受;另一方面,农业大棚生产是一个复杂的过程,是硬件设施和软件技术的统一体,而我国缺乏相应的管理人才;再者,由于地域、水土、气候乃至资源的差异,引进国外系统并不完全适合于我国国情,引进的设备并没能充分发挥其作用,且成本高、维护困难。
鉴于影响农业大棚生产的主要环境因子为温度和湿度,设计了基于MSP430 F427的低功耗农业大棚温湿度测量仪,采用高精度的数字温湿度传感器SHT10,能够更加地采集农业大棚内的温度和湿度值,为农业生产者合理控制农业大棚内的温度和湿度提供依据。该测量仪能对采集的数据进行实时显示,对数据进行存储,并能通过USB接口下载存储的数据;测量仪使用单节铿电池供电。通过实际的测试得出,测量仪的功耗比较低,小型化便于携带的特点使得测量仪可以放置在农业大棚内的任意位置,并能够稳定工作,采集到的温度和湿度数值比较。
一、系统的总体构成

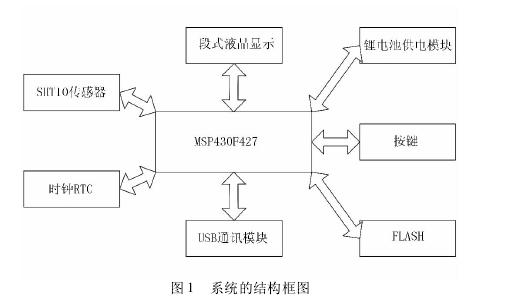

系统的结构框图如图1所示。核心芯片采用TI公司的MSP430 F427,主要电路模块包括SHT10传感器模块、液晶显示模块、铿电池供电模块、按键、FLASH,USB通讯模块和时钟模块RTC。
二、系统的工作原理
该温湿度测量仪以MSP430F427为主控芯片,使用了数字温湿度传感器SHT10。液晶显示内容为3行:第1行为温度值显示,可选摄氏温度或华氏温度;第2行为湿度值显示;第3行在显示屏的右下脚,显示当前的时间。测量仪包含两个按键:一个用来控制开关机,另一个用来切换摄氏温度和华氏温度显示。用USB接口下载程序,带有手动复位及上电复位电路,同时系统外部扩展时钟,保证在掉电恢复后正常显示系统时间。系统还扩展了外部的FLASH,以满足大量数据的存储需要,存储的数据可以通过USB进行下载。整个系统采用单节铿电池供电,使得测量仪具有小型化、简单化和便于携带的特点。http://www.zhpct.com
