1 范围

本标准规定了矿用圆盘真空过滤机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。

本标准适用于矿用圆盘真空过滤机(以下简称过滤机〉。该机主要用于选煤、选矿、有色金属、冶金、石油化工和污水处理等行业进行过滤脱水或固相回收。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单〈不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注曰期的引用文件，其版本适用于本标准。

GB/T191 包装储运图示标志（GB/T191-2008 ， ISO 780: 1997, MOD)

GB/T1 720-1979 漆膜附着力测定法

GB/T3768 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法

CGB/T3768- 1996, eqv 1SO 3746: 1995) .

GB/T6388 运输包装收发货标志

GB/T9439 灰铸铁件

GB/T9669 工业产品使用说明书总则

GB/T13306 标牌

GB/T13384 机电产品包装通用技术条件

JB/T1604 矿山机械产品型号编制方法，

m/T3275 圆盘真空过滤机用塑料扇形滤板

JB/T5000.12 重型机械通用技术条件.

JB/T5000.13 重型机械通用技术条

3 产品分类

3.1 型式

过滤机是由电动机带动减速器，通过大、小齿轮〈蜗轮〉传动，使水平主轴和与之垂直的立式圆形滤盘连续运转的机器， 分为带搅拌装置和无搅拌装置两种型式.带搅拌装置的过滤机主轴与搅拌器的传动为独立传动，搅拌器为摆动靶式或桨叶式。卸料方式采用瞬时吹风与刮刀配合。

根据不同用途，过滤机分为矿用GP 型和GPYK 型、煤用GPY 型和氧化铝用GPYL 型四种型式。

3.2 型号

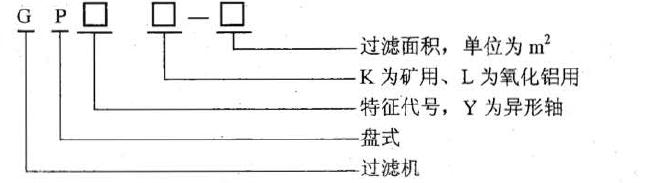

过滤机的型号表示方法应符合JB厅1604 的规定。型号表示方法如下:

标记示例；

过滤面积为240 旷的矿用异形轴困盘真空过滤机，其标记为；

GPYK-240 盘式过滤机
