高压静电除尘用整流设备试验方法
1 主题内容与适用范围
本标准规定了高压静电除尘用整流设备试验方法的要求G
本标准适用于ZBK46008. 1 {高压静电除尘用整流设备》的试验。
Z 引用标准
GB 3797 电控设备第二部分装有电子器件的电控设备
GB 3859 半导体电力变流器
ZBK4ω08.1 高压静电除尘用整流设备
3 试验项目
3.1 一般检查。
3.2 绝缘强度试验。
3.3 设备的被率与功率因数的测定和计算。
3.4 空载试验。
3.5 负载试验。
3.6 温升试验。
3.7 触发装置性能检查。
3.8 闪络试验。
3.9 冲击、短路及保护试验。
4 试验设备及仪器仪表
4.1 高压耐压试验设备。
4.2 油耐压试验设备。
4.3 耐压试验设备。
4.4 倍频耐压试验设备。
4.5 试验用仪器仪表:
a) 交流电压表。.5 级
b) 交流电流表0.5 级:
c) 功率表0.5 级;
d) 直流电流表口.5 级:
e) 电流互感器。.2 级;
f)直流电压测量棒(油浸式) 0.5 级;
g) 静电电压表1. 5 级:
h) 双臂电桥:
i) 兆欧表。
注直流电压测量棒需经上级计量单位校验合格。
5 一般检查
5.1 电器元件检验
检查设备所用的各种半导体器件和电器元件的型号规格均需符合设计要求的规定,并且
有合格证。
5.2 柜体检验
检查柜体结构的加工质量如外形尺寸、焊缝、涂漆、金属零件镀层、电器元件安装质
量、主电路联接、二次配线标志均应符合GB 3797 和设计要求。
5.3 高压硅整流变压器检验
检查高压硅整流变压器的加工质量如外形尺寸、焊缝、涂襟、轮距应符合GB 3859 和
设计要求。
6 绝缘强度试验
6.1 绝缘电阻测定
此项试验在耐压试验之前进行,用兆欧表测量受试部位的绝缘电阻,其数值不大于

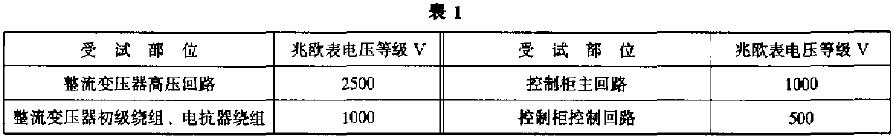

1 MOIkV。绝缘电阻只作绝缘强度试验参考,不作考核c 兆欧表电压等级如表1
6.2 变压器泊的耐压试验
试验时,将被试变压器油装人清洁的汹杯中,调整两电极使之平行,并相距2.5rrun
(电极两平行圆盘的间隙用标准规来检查)。让变压器油在油杯中静置1O -15min ,然后接通
汹耐压试验设备,使电压匀速上升(不允许中途停顿)至泊击穿,记录击穿瞬间的电压值,
并使电压下降到零,再次试验前,用玻璃棒在电极间拨动数次,再静置5min ,然后再作第
二次试验,上述试验连续五次,取五次连续测定的算术平均值作为变压器泊的平均击穿电压
值。
6.3 整流变压器高压回路(高压绕组、高压瓷套管)对低压绕组、铁芯与箱壳的耐压试验

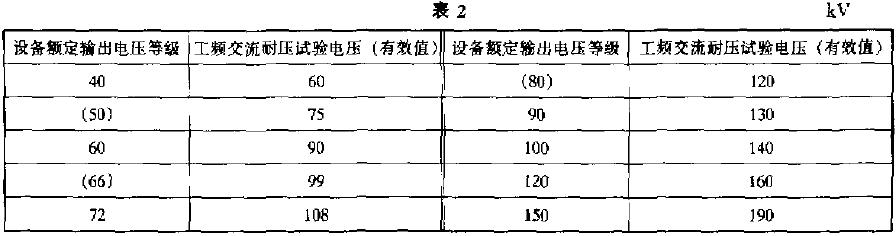

将被试变压器与试验变压器接通,逐渐升高电压至表2 所示的工频交流耐压试验电压值
(有效值),历时lmin ,而无绝缘击穿、闪络或异常响声。
6.4 整流变压器低压绕组,电抗器绕组对箱壳的耐压试验。
将被试变压器的低压绕组或电抗器绕组与试验变压器接通,逐渐升高电压,至外施工频
交流电压为2000V (有效值)历时lmi口,而无绝缘击穿、闪络或异常响声。
6.5 控制柜的耐压试验
6.5.1 控制柜中工作电压大于90V 的元器件对拒壳接地端的耐压试验。
试验时,应拔下柜肉印刷板,拆除与柜体接地有关的元器件的接地端,将工作电压低于
90V 的元器件连接在一起并接柜壳的接地端G 使输入输出接线端子,品闸管的阳极、阴极和
门极受试元器件连接在一起,接耐压试验设备,然后将试验设备的电压逐步上升到2000V
(有效值} ,历时lmin ,再迅速平稳地下降至零,不应有绝缘击穿、闪络或异常响声。
6.5.2 控制柜中王作电压小于90V 的元器件对植壳接地端的耐压试验。
试验时,应拔下柜内印刷板,拆除与柜体接地有关的元器件的接地端,使受试元器件连
接在一起,接耐压试验设备,然后将试验设备的电压逐步上升到1000V (有效值),历时
lmin ,再迅速平稳地下降至零,不应有绝缘击穿、闪络或异常响声。
6.6 整流变压器绕组内部绝缘的倍频耐压试验
倍频感应电压的频率为工频的2 倍,试验电压的有效值为1. 5 倍额定输入交流电压,历
时lmin ,不应有绝缘击穿、闪络或异常响声。
试验时,将被试整流变压器初级绕组与倍频机组接通, (各高压绕组间引线不连接).升
高倍频感应电压至1. 5 倍额定输入交流电压,历时lmin ,如果试验中途倍频设备自动切断,
说明被试整流变压器被击穿,该项试验为不合格。试验lmin 后设备自动切断电源,该项试
验合格。
7 堕帆试验
7.1 试验接线图

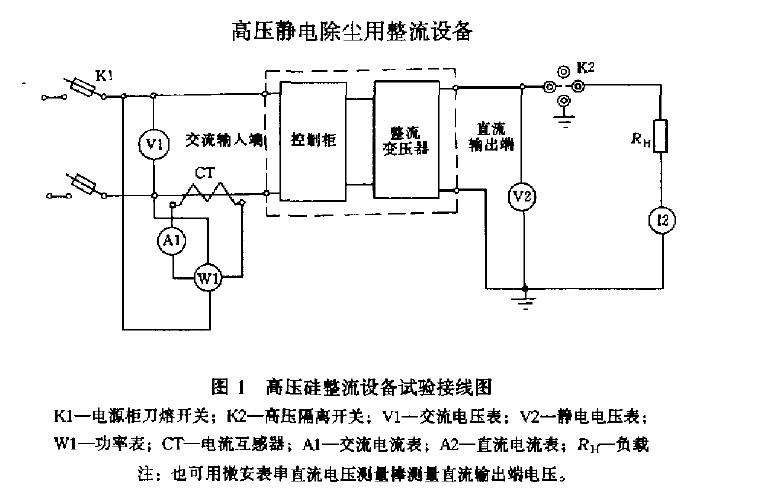

试验接线图见图1
7.2 设备的效率、功率因数的测定和计算
设备在额定输出情况下测得交流输入有功功率,视在功率和直流侧输出的直流输出功率

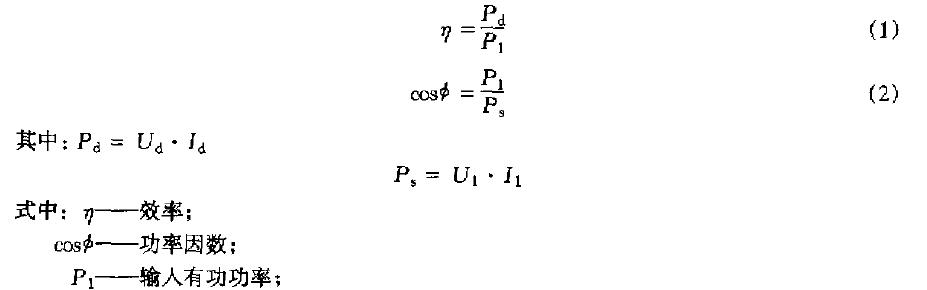

并按下式计算设备的效率、功率因数。
P ,一一输入视在功率;
U 1 一一电源电压或交流输入电压;
[ 1一一交流输入电流;
P d--直流输出功率;
U d一一-直流输出电压;
L d一一直流输出电流。
注:鉴于目前模拟电场在困难可用电阻负载进行试验,此时用效率与功率因数的乘积不小于0.64 来考核。
