正航仪器技术编辑筒型内滤式真空过滤机
1.主题内容与适用范围
本标准规定了筒型内滤式真空过滤机的型式、基本参数、尺寸及技术条件.
本标准适用于筒型内滤式真空过滤机(以下简称过滤机〉的设计、制造及验收.
2.引用标准
GB 9286 色漆和清漆漆膜的划格试验
JB 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志
JB 8 产品标牌
3 产品分类
3.1 传动方式

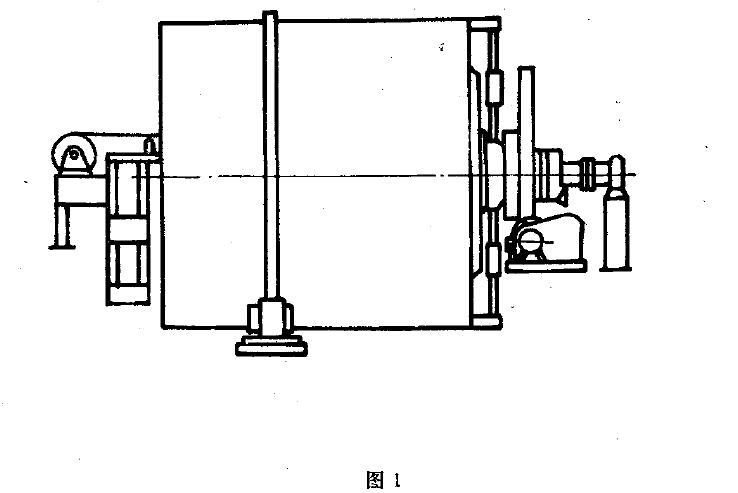

3. 1. 1 20 m' 及大于20 m' 的过滤机应采用机械瞄合传动方式，见图1.

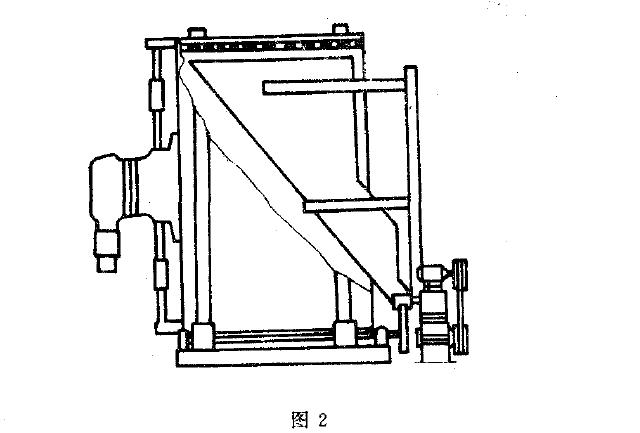

3.1.2 小于20 m' 的过滤机应采用托辘滚圈摩擦传动方式，见图2.
3.2 卸料方式
3.2. 1 20 m' 及小于20 m' 的过滤机的卸料方式可制成两种.
8. 中心皮带运输机卸料，见图11
b. 固定溜槽卸料，见图2.
3.2.2 大于20 m' 的过滤机应制成中心皮带运输机饲料，见图1.

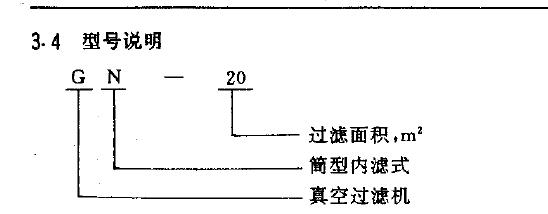

3.5 标记示例
过滤面积为20 m' 的筒型内滤式真空过滤机，其标记为g
过滤机GN-20 JB/T 1653
