正航仪器设备技术整理空气测量喷嘴的要求
1.空气测量喷嘴的要求

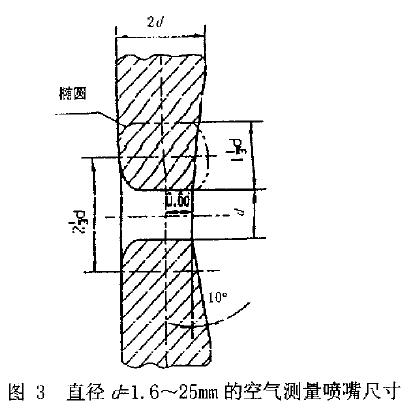

喉部直径d=1.6 nun~2.5 nun 的空气测量喷嘴按图3设计制造，并应遵守下列规
a) 喷嘴材料应选用具有较高的抗磨损和抗腐蚀性能，推荐用不锈钢或磷青铜:
b) 喷嘴型线如图3所示，出口段应保持圆柱形，不得有收缩段、扩散段，出口端应
保持尖锐。入口断面应与固柱部分光滑过渡，内孔表面粗糙度Ra 允许值为0.8μm;
c) 喷嘴喉部直径d 的允差值按GB/T1800.3-1998 中3.2 (表1 )公差等级lT7.加
工时孔的基本偏差值取H7;
d) 喷嘴椭圆型线要做得正确，应用样板刀进行加工:
e) 喷嘴制造后，应测量其实际直径尺寸并进行打印。

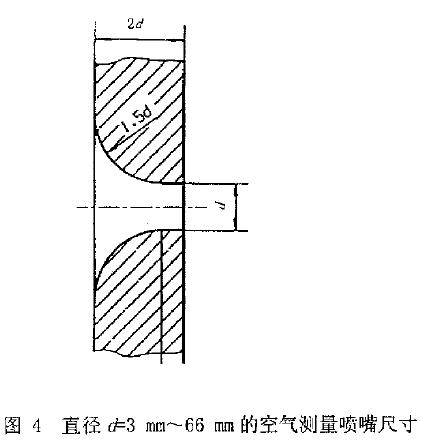

5.3. 1.2.2 部喉直径d=3 mm~66 mm 的空气测量喷嘴(型式如图4) 亦可向专门制造部门订货
